启动管道平面时，需要为将要放置到此平面中的该类型管道指定布管系统配置。 如果尚未为选定的管道类型指定布管系统配置，请转到“为管道指定布管系统配置。

1. 在项目浏览器中，展开“视图（全部）”“楼层平面”，然后双击管道系统的某个视图。

2. 单击“系统”选项卡 “卫浴和管道”面板 “软管”。

3. 在“类型选择器”中，选择软管类型。

4. 在选项栏上，指定布局选项。

5. 在“放置管道”选项卡 “放置工具”面板上，选择放置选项。

6. 在功能区上，确认选择了 （在放置时进行标记），以自动标记管道。然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击“标记”。
   在标记与管道之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

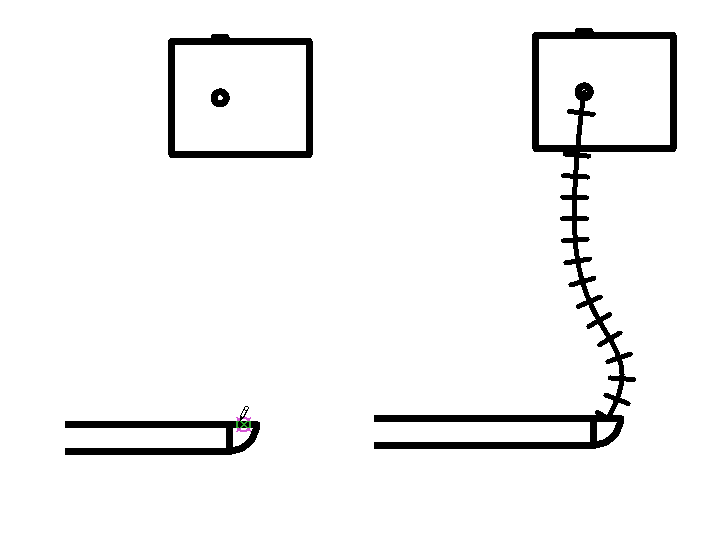

7. 在绘图区域中，单击鼠标以指定软管的起点，然后沿着软管所要跟随的路径拖曳，以延伸软管的预览。在软管的每个弯曲点单击鼠标，最后在软管的目的地处（另一个管段、机械设备构件或管件）单击连接件，以结束软管。

   有些构件具有多个连接件，这些连接件以叠层方式显示。从叠层的连接件绘制软管时，将显示“选择连接件”对话框，通过该对话框可以指定要使用的连接件。



   将过渡件和 T 形三通自动添加到管段。

   此时隐藏线视图中将显示带有中心线的软管。 对于管道管件，可以通过编辑族、添加模型线以及将其子类别设置为中心线来替换默认的中心线。

   默认情况下，在美式样板中会禁用中心线。
