Revit技巧 | Revit操作技巧丨修改钢筋集中的钢筋演示

指定视图中钢筋集的显示方式。 钢筋演示方案简化了视图，同时维护了一个可识别的迹线，其中放置了钢筋集。

1. 选择钢筋集。

2. 从“修改 | 结构钢筋”选项卡 “演示”面板中，单击下面的某一个钢筋演示方案

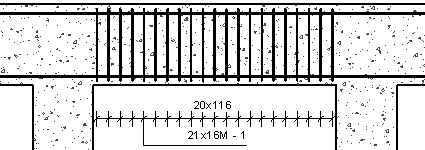

   （全部显示）

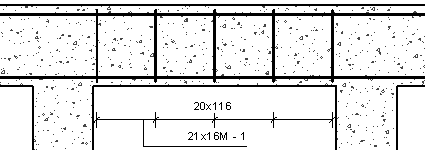

   （显示第一个和最后一个）
   （显示中间）

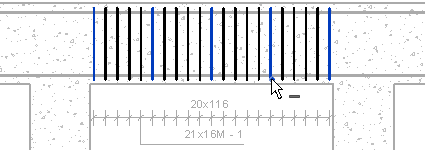

3. （可选）单击“修改 | 结构钢筋”选项卡 “演示”面板  （选择）以指定用于代表钢筋集的各个钢筋。



   在绘图区域中，选定的钢筋（高亮显示）将显示在钢筋集中，未选定的钢筋将被隐藏。 若要选择钢筋集中的所有钢筋，请单击“修改 | 选择要在钢筋集中显示的钢筋”选项卡 “编辑钢筋演示”面板  （选择全部）。

   若要取消选择钢筋集中的所有钢筋，请单击“修改 | 选择要在钢筋集中显示的钢筋”选项卡 “编辑钢筋演示”面板  （取消全选）。

   否则，请选择高亮显示的钢筋以将其隐藏，并选择非高亮显示的钢筋以使其显示。



   单击 （完成）以应用演示修改，或单击 （取消）以放弃所做的选择。



   如果以前应用过，多钢筋注释将调整以适应钢筋集中的可见钢筋。 适用以下规则：

• 钢筋集中的第一个和最后一个钢筋具有尺寸界线，而无论它们是否可见。

• 否则，仅可见的钢筋显示尺寸界线。

• 等分公式将相应地调整多钢筋注释。
