Revit技巧 | Revit目录在哪里？关于Revit图纸目录使用说明

    文字来源：鲲鹏BIM

    传统CAD出图时

    图纸目录只能手动进行编辑

    而利用revit出图时

    可以利用revit明细表功能

    快速统计生成图纸目录

    具体操作方法如下：

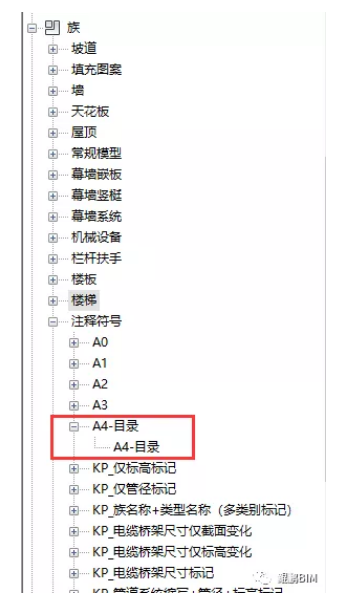

    1、在“族-注释符号”内载入“A4-目录”族

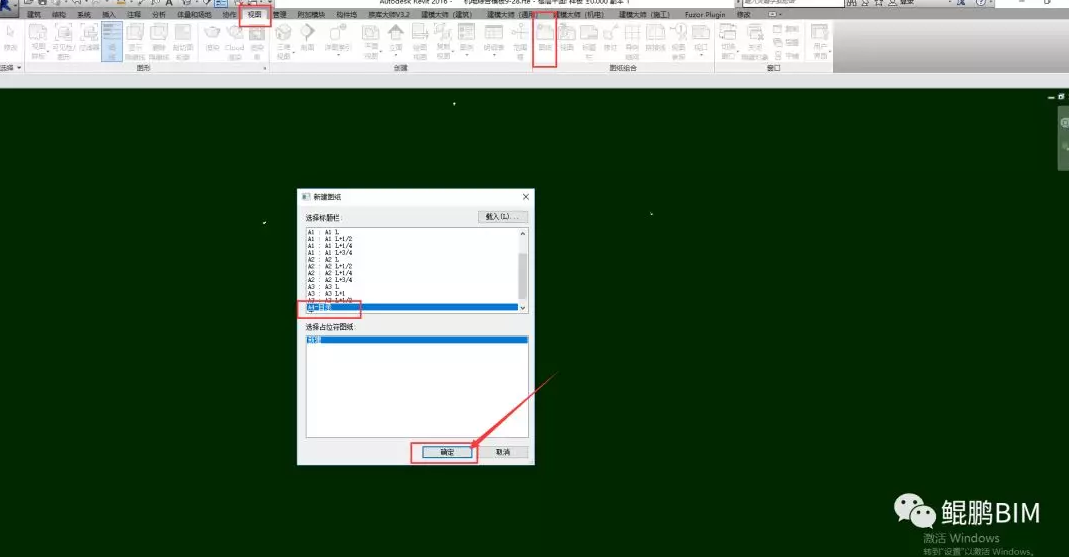

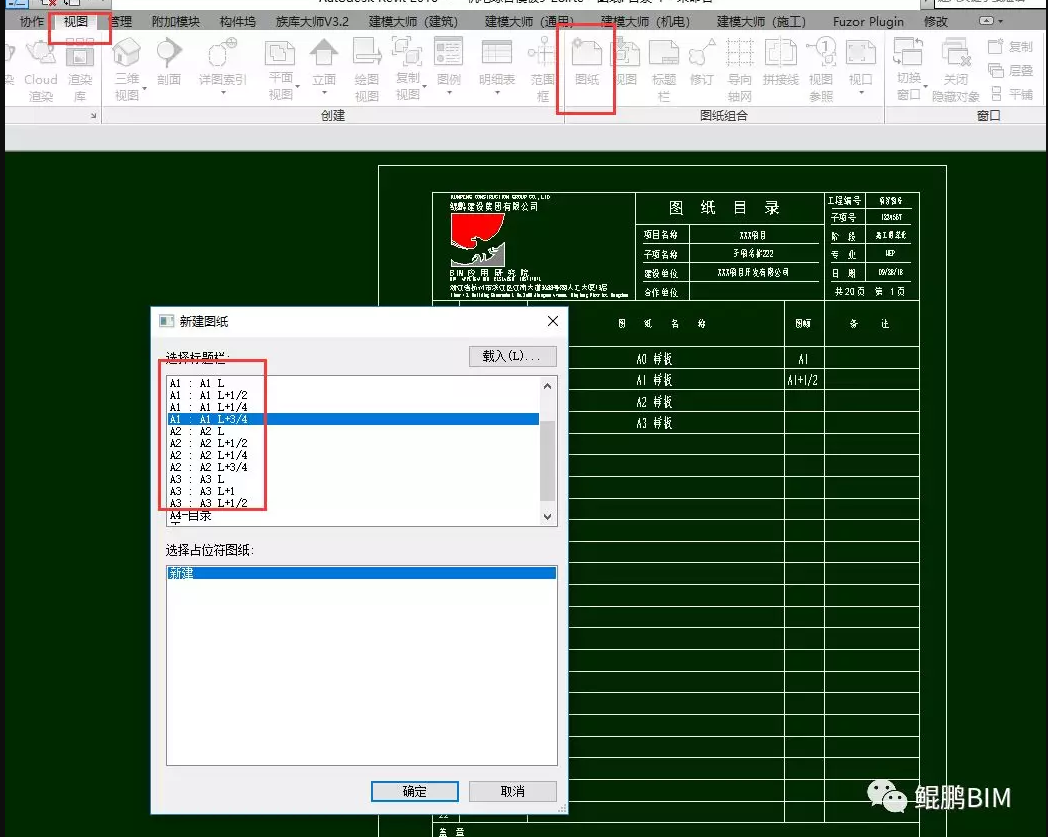

    2、新建图纸

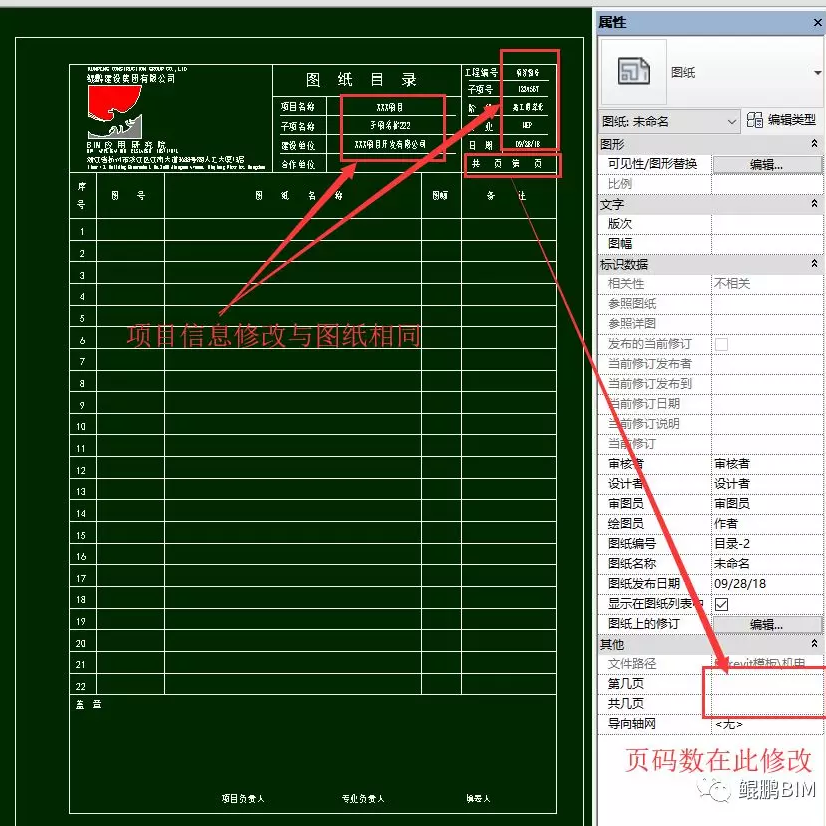

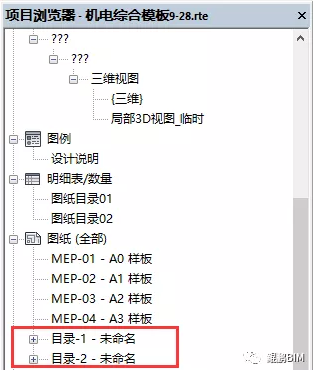

    在“项目浏览器-图纸”内找到目录图纸，改好图名，如果要出的图较多，则再新建一个目录图纸，并修改好图名

    3、创建图纸列表

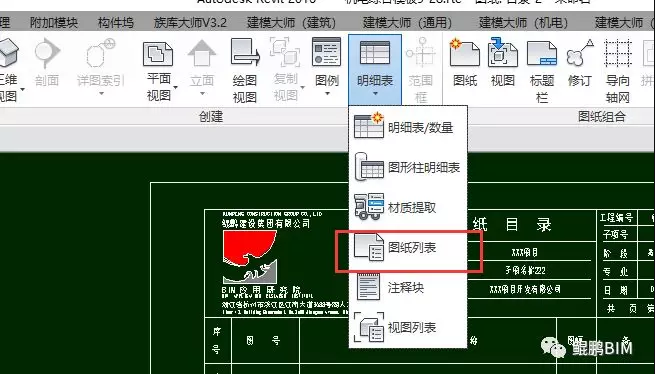

    在“视图-明细表”栏中选择“图纸列表”

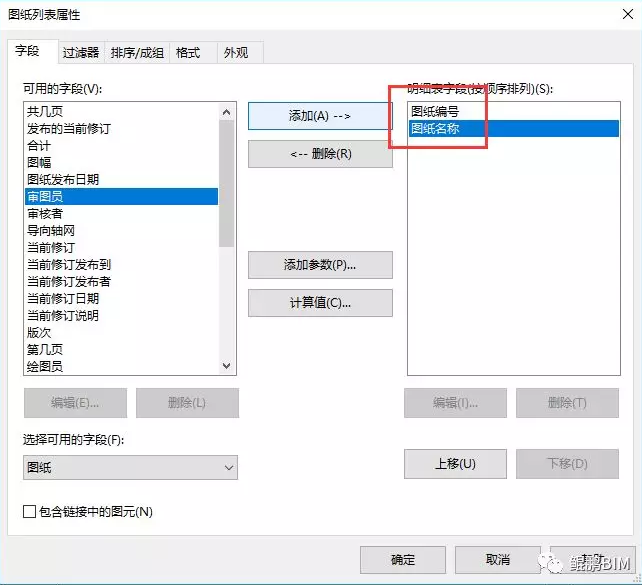

    将“图纸编号”和“图纸名称”加入明细表字段

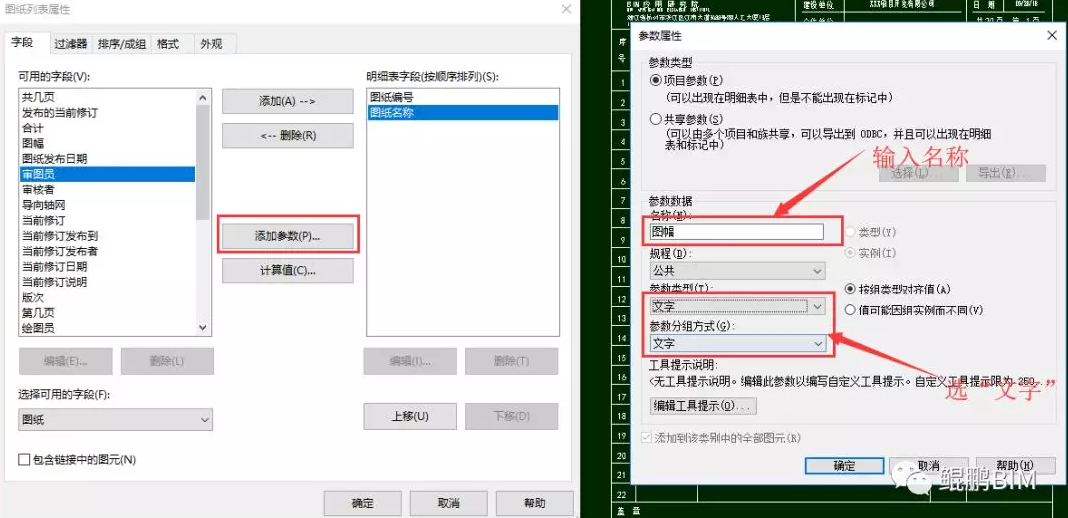

    然后选择“添加参数”添加一项“图幅”

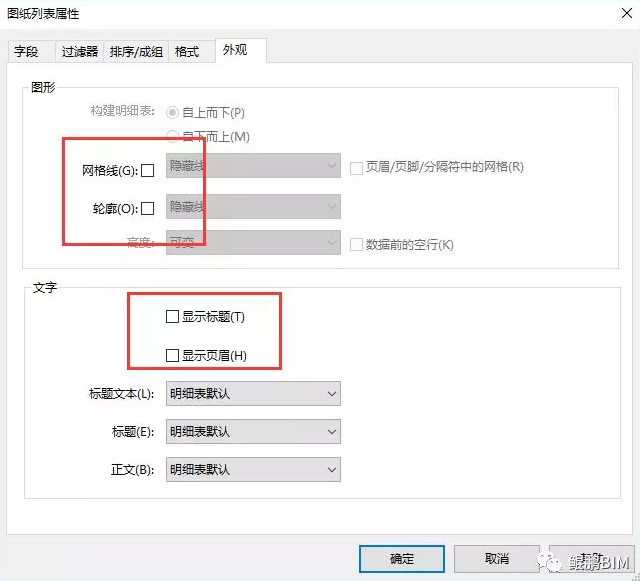

    修改好排序、格式对齐；网格线、轮廓、标题和页眉都不要选，因为图纸上已有

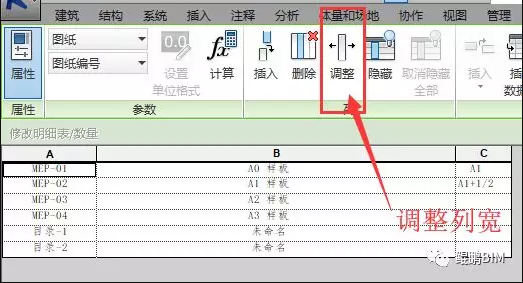

    生成现有图纸明细表，将列宽改为和图纸栏列宽相同

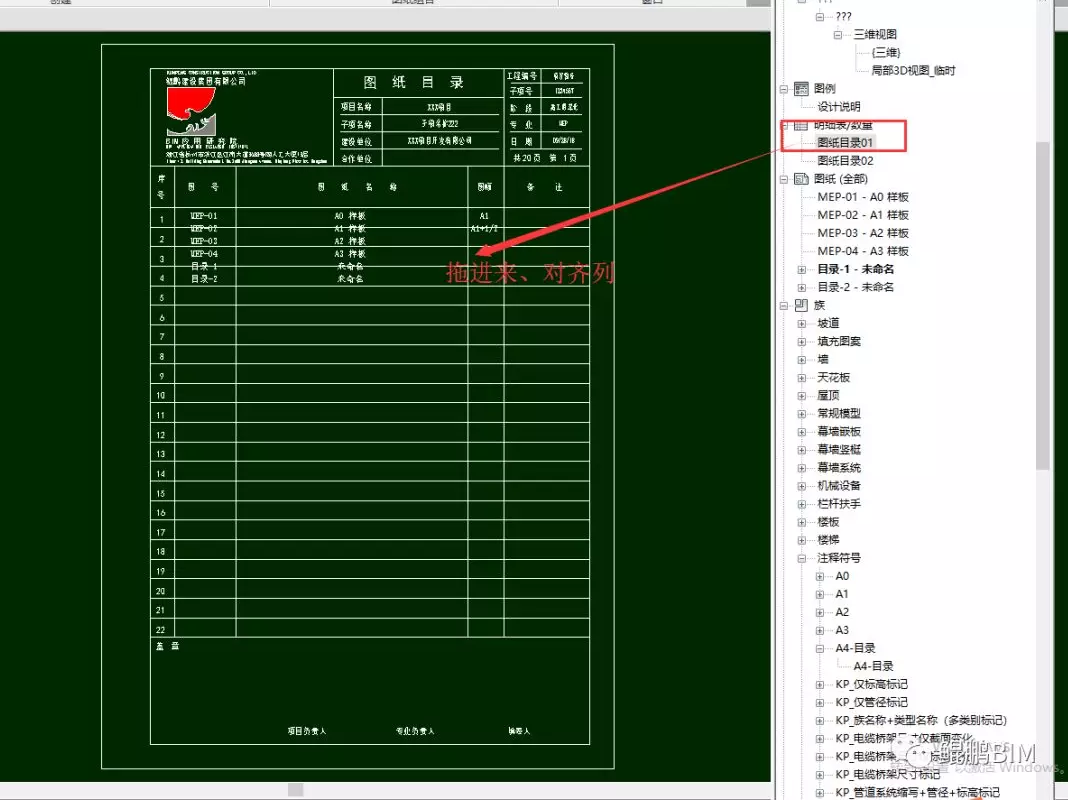

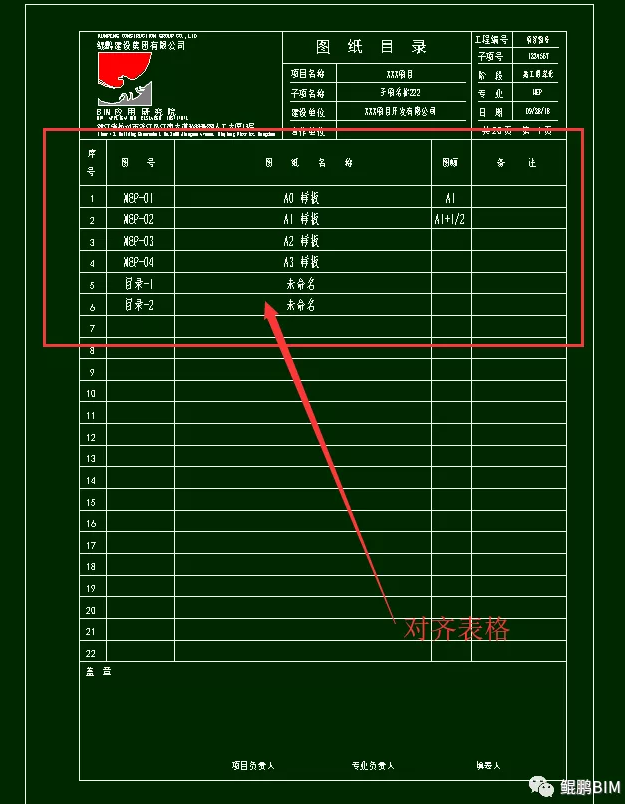

    在项目浏览器内将刚才的明细表拖进图纸，和表格对齐列

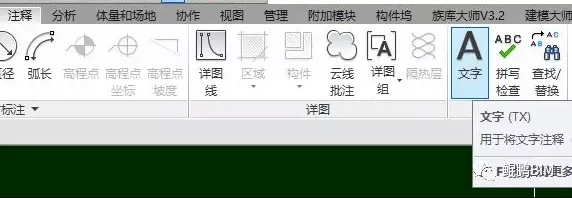

    选择“注释-文字”，修改文字高度

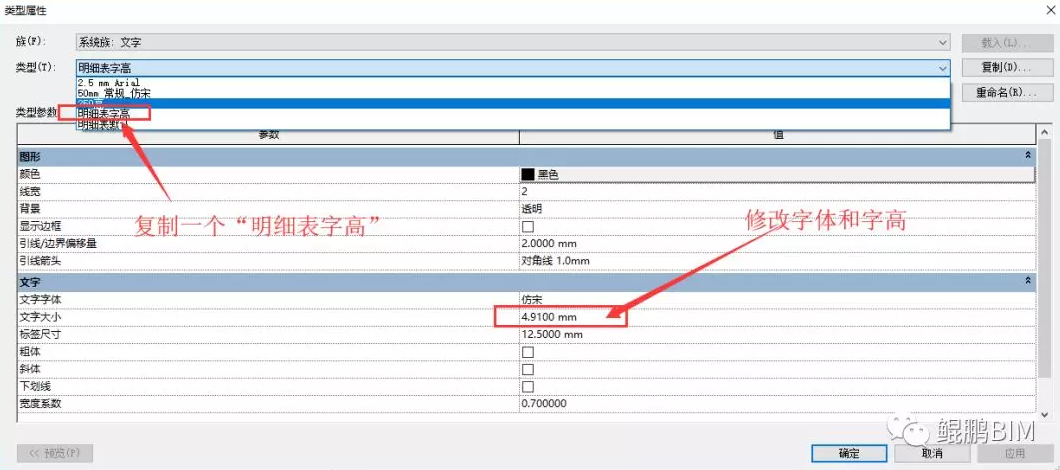

    复制一个“明细表字高”，修改字体和字高

    再在“图纸列表属性-外观”，正文字体改成“明细表字高”

    这样就把表格对齐了（2016版图纸列表不能修改行高，只能通过修改字高来改）

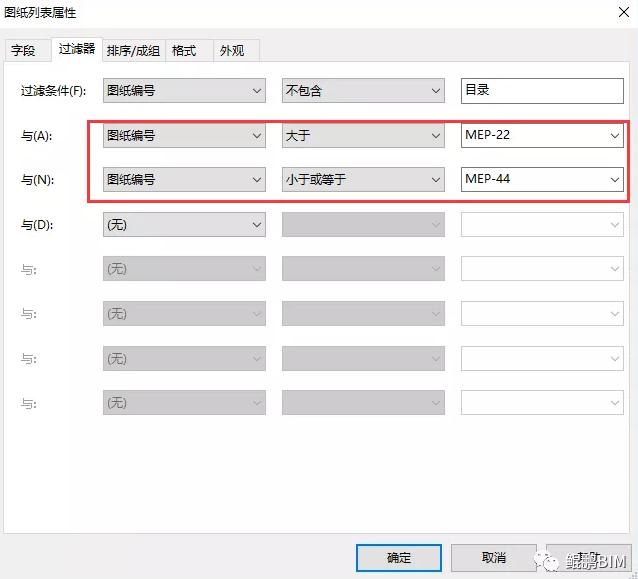

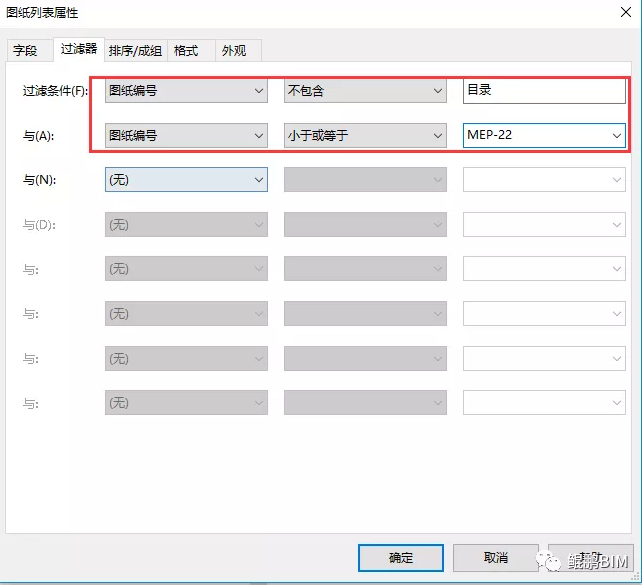

    我们不需要将“目录”图纸列在表格上，同时，每张目录只有列22张图纸，可以修改图纸列表的过滤器，把本张图纸列表改好

    这样就不显示“目录”图纸了

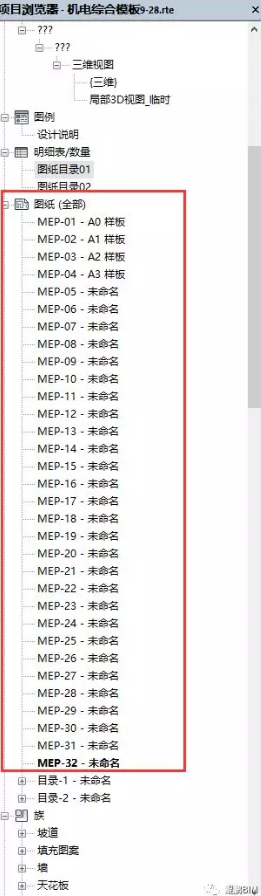

    然后出图添加图纸，列好图纸编号，我们是按照图纸编号来排序的

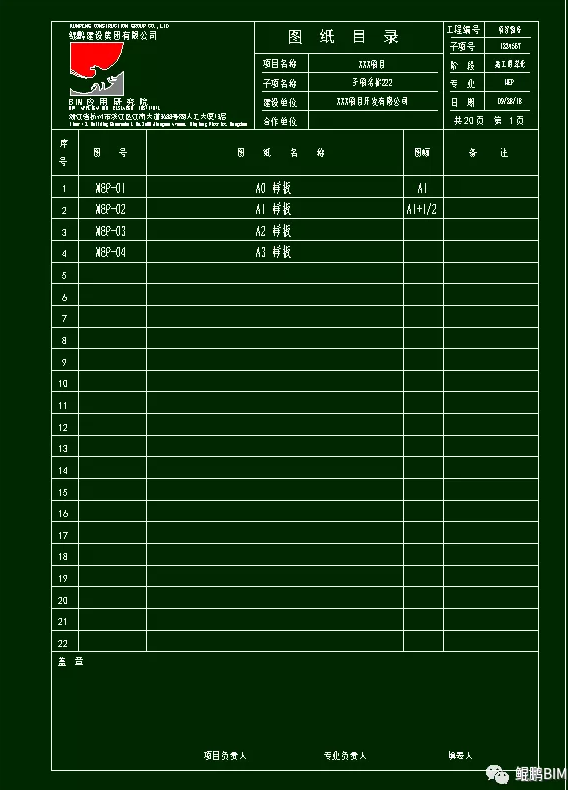

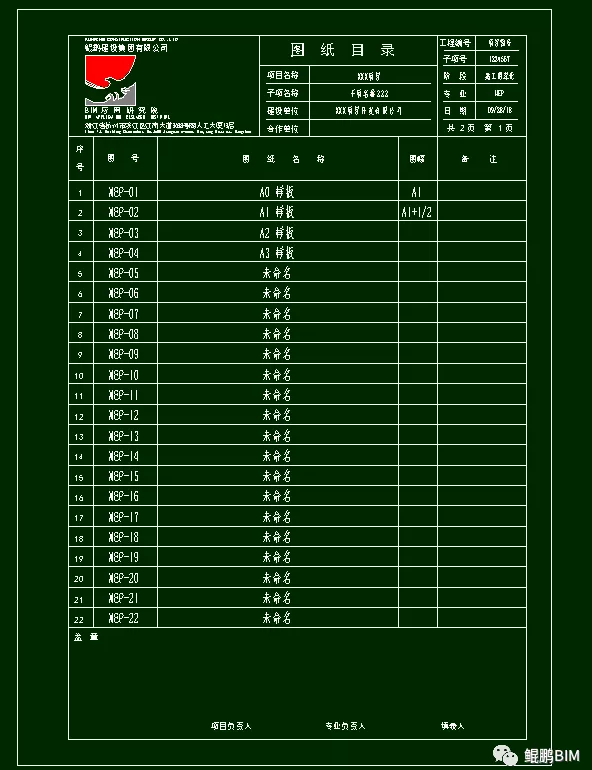

    添加完图纸后，目录自动生成

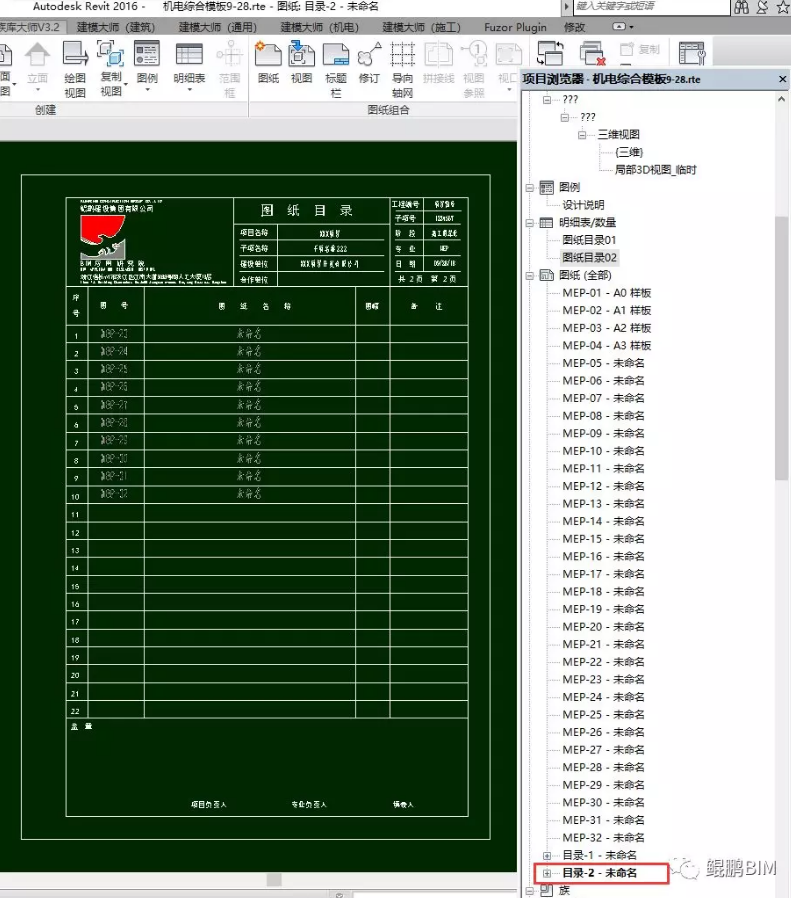

    多的图纸按同样方法，建“图纸目录2”，修改过滤器来实现显示

    如果图纸增加，重复上述步骤，只需修改图纸列表的过滤器就行了
