Revit技巧 | Revit两个屋顶怎么相互连接？使用Revit快速绘制拉伸屋顶的四个步骤

    在使用Revit建立模型中，拉伸屋顶是经常需要绘制的，如何学会快速绘制拉伸屋顶？只需了解四个步骤就可以快速绘制拉伸屋顶了。

    01、绘制参照平面

    拉伸屋顶需绘制屋顶截面，在平面无法绘制，需在立面绘制。

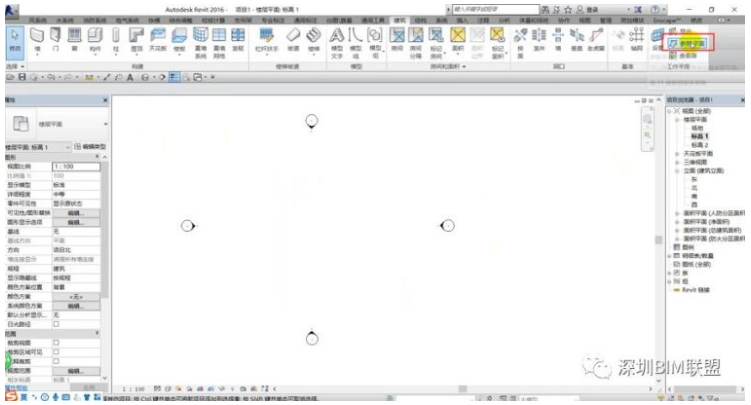

    1）在选项栏点击“建筑”——“屋顶”——选择“拉伸屋顶”，此时弹出“工作平面”，点取消；

    2）点建筑选项栏右边“参照平面”，绘制参照平面。

    02、设置参照平面

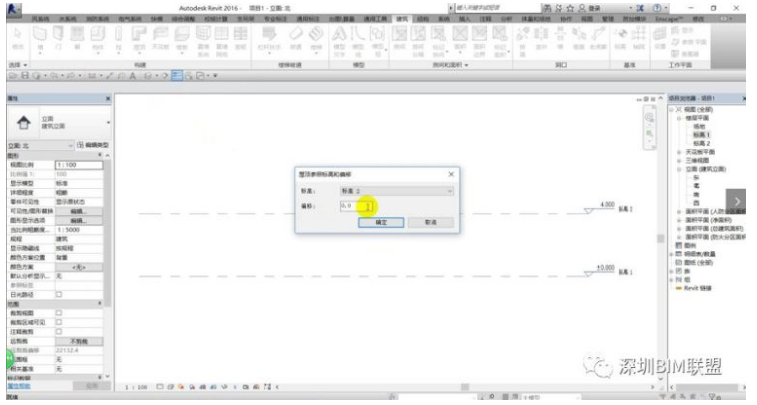

    1）在建筑选项栏，点击“设置”，弹出“工作平面”；

    2）点击“拾取一个平面”，设置参照平面为工作面。

    03、绘制屋顶线

    1）在建筑选项栏，屋顶下拉列表中选择拉伸屋顶；

    2）此时屋顶参照标高和偏移0.0，点确定，

    3）在立面中绘制屋顶线；常规屋顶厚度为400mm。

    04、确定屋顶样式

    既可通过拖拽改变屋顶，也可在属性栏中修改拉伸起点和终点。

    1）在选型栏下方点击屋顶图形，可直接进行拖拽改变屋顶的样式；

    2）在属性栏下，点拉伸起点、拉伸终点，输入相应的数值，即可修改拉伸起点和终点。

    以上是Revit拉伸屋顶的绘制方法，你学会了吗？关注我们，学习更多BIM知识。

    来源：深圳BIM联盟
