Revit技巧 | revit怎么看截面图？Revit里复合结构的构造层截面设置

    导读

    在Revit出图过程中，如果要对一些复合结构截面线的颜色和样式做一个区分，

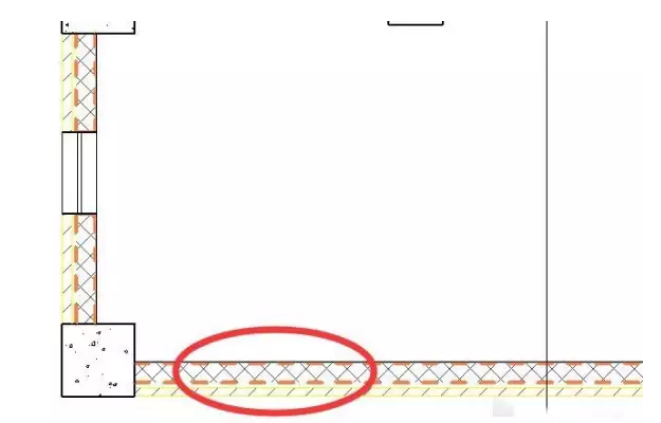

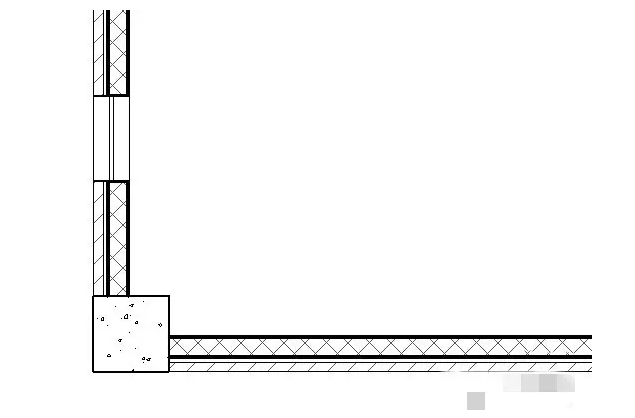

    如图1，该怎样来设置呢?

    如图1

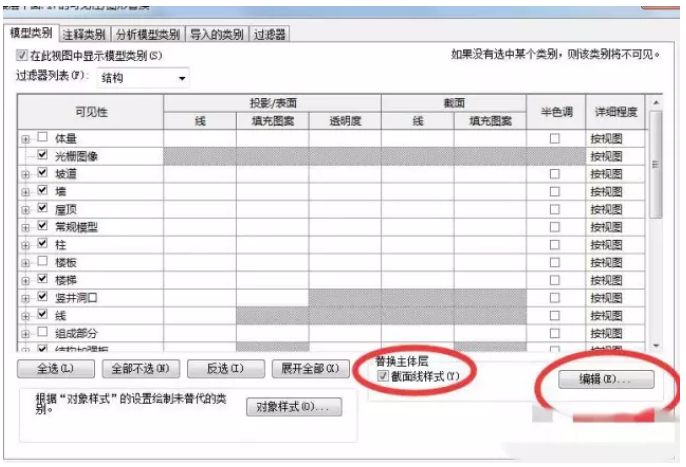

    在视图选项卡，单机可见性图形，在可见性图形对话框，把右下角截面线样式勾上，然后点击右边的编辑，就可以修改不同构造层的截面线的样式。如图2、如图3

    如图2

    如图3

    修改后显示样式见下图。如图4
