Revit技巧 | 用Revit绘制柱时，如何显示柱轮廓？

    Revit中绘制柱时不显示柱轮廓

    在revit中放置结构柱之前不显示柱的轮廓，会造成工作量的加大，今天与大家分享下其原因及解决方法。

    原因一、基线设置问题

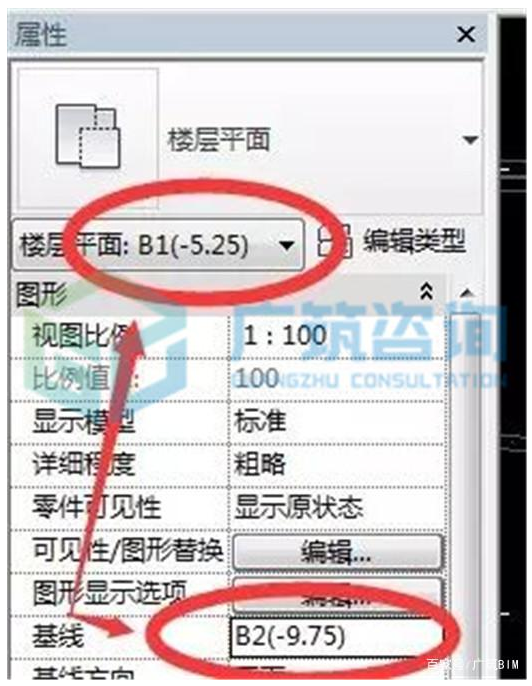

    解决方法：在属性栏中将基线设置成放置柱子当前平面的下一层平面。

    图1

    原因二、视图范围问题

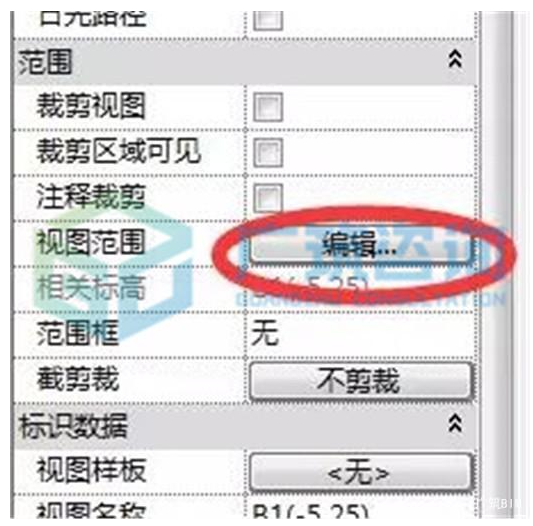

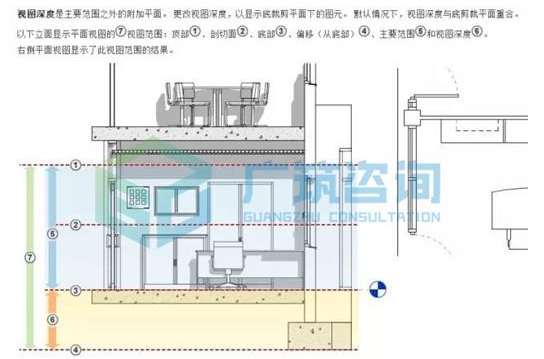

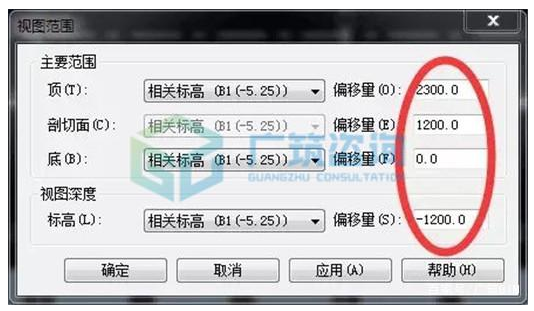

    解决方法：调整视图范围（若不理解视图范围可点击图3中的“帮助”）。

    图2

    图3

    图4

    原因三、材料问题

    解决方法：先将柱的材质改为非混凝土的其他材质，所有结构柱放置后，再统一修改材质为混凝土。

    图5
