所属分类:BIM技巧
机电工程师在使用Revit MEP软件时,经常就需要对注释的样式进行设置。在“电气设置”对话框可以指定配线参数、电压定义、配电系统、电缆桥架和线管设置以及负荷计算和电路编号设置。
-
隐藏线

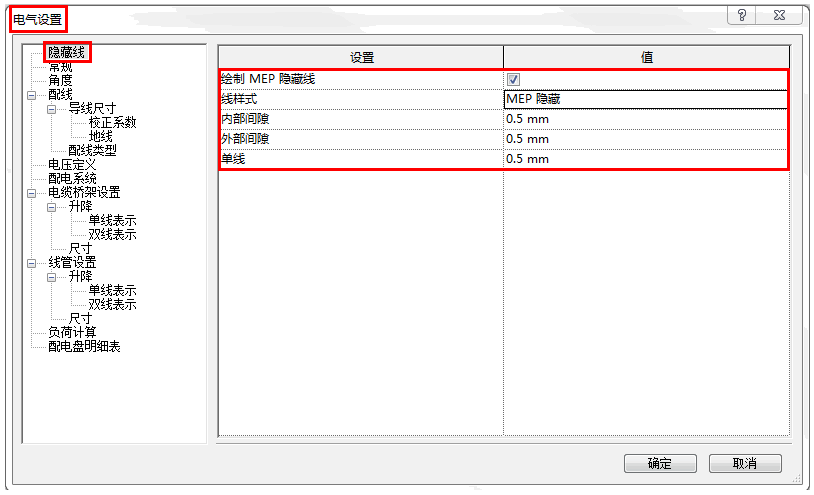

使用“电气设置”对话框的“隐藏线”窗格,可以指定在电气系统中如何绘制隐藏线。“隐藏线”窗格包含下列设置。
绘制 MEP 隐藏线:指定是否按隐藏线所指定的线样式和间隙来绘制电缆桥架和线管。

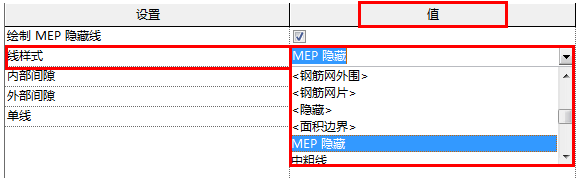

线样式:指定桥架交叉点处隐藏段的线样式。单击“值”列表下拉按钮,可在下拉列表中选择线样式。
内部间隙:在“值”列表输入数值以指定交叉段内显示的线的间隙。
外部间隙:在“值”列表输入数值以指定在交叉段外部显示的线的间隙。
单线:在“值”列表输入数值以指定在段交叉位置处单隐藏线的间隙。
