Revit技巧 | Revit中如何标注管件的标高?


更新时间:2025-02-2717:04:20
  • A+
所属分类:BIM技巧

对于一些无坡度管道我们只需要标注偏移标高和管径大小就可以了,但是对于那些有坡度的重力管道来说,如果该重力管道比较长,而且分支比较多的话,最好将每一段管子的进行精确的标注,这样就能对按图施工提供保证。以下为revit如何实现标注管件的标高的讲解。

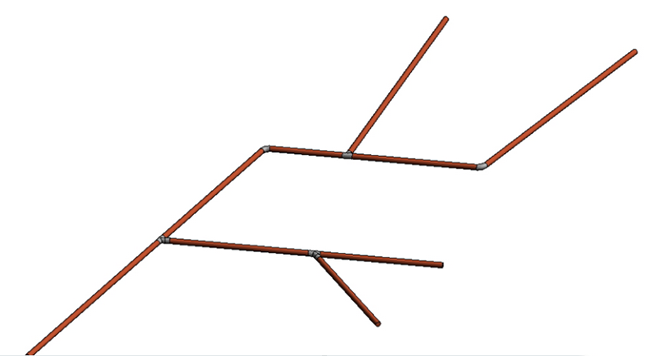

对于下图中这种分支多,管段长的带有坡度的水管,需要进行详细精确的标注。

Revit技巧 | Revit中如何标注管件的标高?

我们要在revit中对重力管道每一段管道进行标记,在revit中进行信息标注一般要通过标记族来实现,revit中的管件标记没有提供变”偏移量“属性,所以无法标记管件的偏移量,只能利用管道的起点偏移进行管道起始点标高的标注。

Revit技巧 | Revit中如何标注管件的标高?

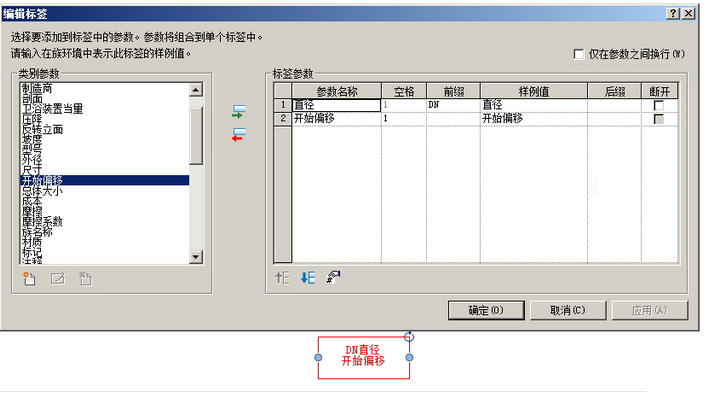

该管道标记的标签中添加“开始偏移”属性,并设置单位。

Revit技巧 | Revit中如何标注管件的标高?

可惜管道标记没有终点偏移属性,不能对管道的终点进行标注。
