Revit技巧 | Revit隐藏图元之后怎么恢复？Revit视图中图元不可见的七大可能性，原因全在这！

    文章来源：必易BIM

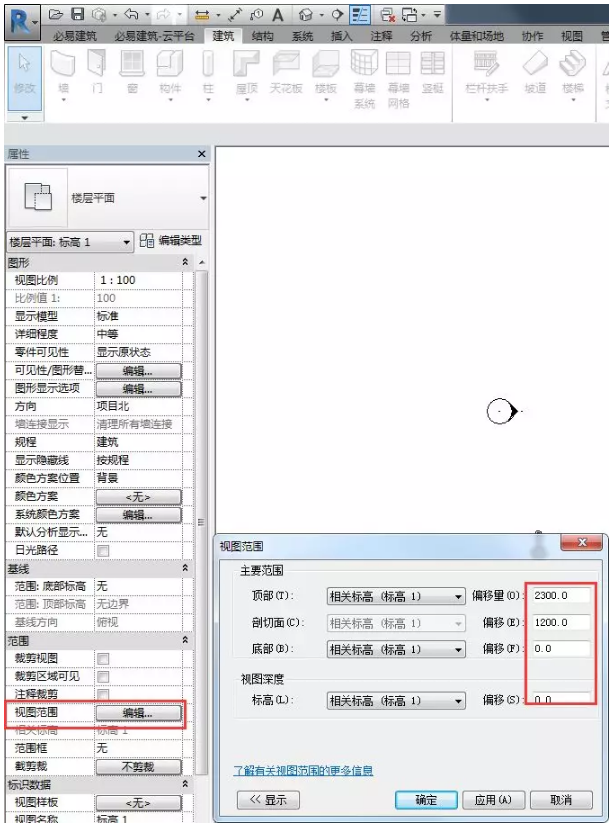

    1.视图范围

    视图中，默认视图顶高度为2300，剖切面为1200，底高度为0。如果所画图元未在这个区间范围内，则会提醒图元在该楼层平面中不可见。需检查活动视图及范围。

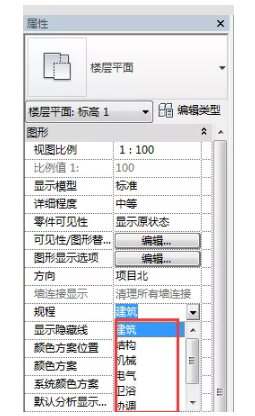

    2.规程

    当所画图元与规程不统一时，视图会有自由过滤的功能。例如，管道构件就不会显示在规程为建筑的视图中。

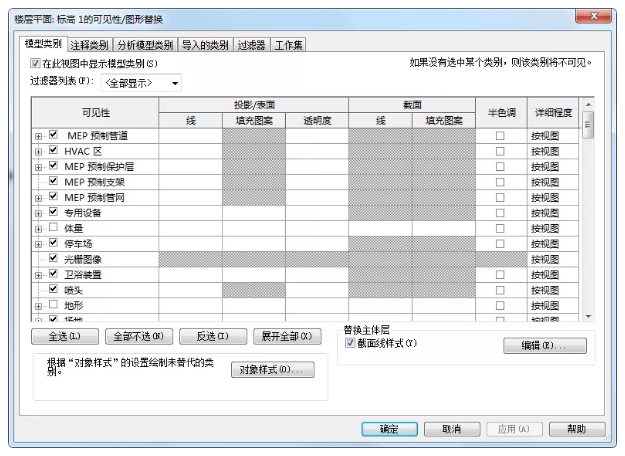

    3.对勾（√）可见性

    在可见性中，对于每个构件，可利用点击前面对勾的方式控制构件在视图中的显示情况。可能由于样板文件的设置，对于某些构件的可见性没有打开，则在视图中不会出现构件。

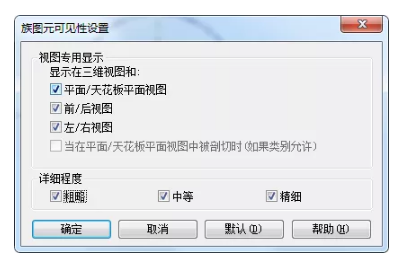

    4.详细程度

    对于某些族来说，在某种详细程度的情况下，是不显示该物体所存在的。

    5.过滤器

    对于过滤器来说可以对特定的物体添加投影表面的填充图案，线条和透明度的颜色方案，同时也可以利用过滤器的方式控制图元物体的可见性。

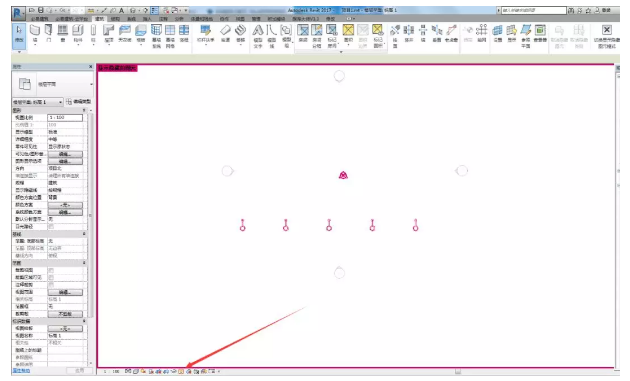

    6.永久性隐藏

    如图所示，当不小心把图元永久性隐藏之后，在正常的平面视图中是看不见图元的，当打开下面“小灯泡”按钮之后，可切换到“显示隐藏图元”的窗口下。

    在此窗口之下，可以找到被自己不小心隐藏的图元，被隐藏的图元显示为红色边框，不被隐藏物体为灰色边框。选中被隐藏物体，点击取消隐藏图元，切换显示隐藏图元模式。即可释放被永久性隐藏的图元。

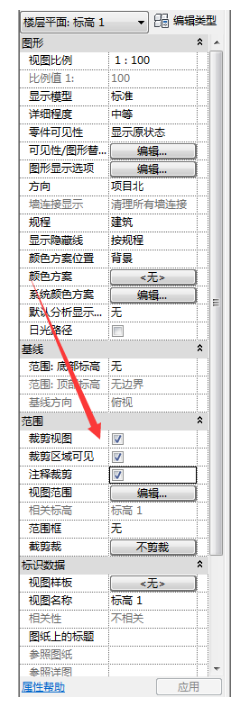

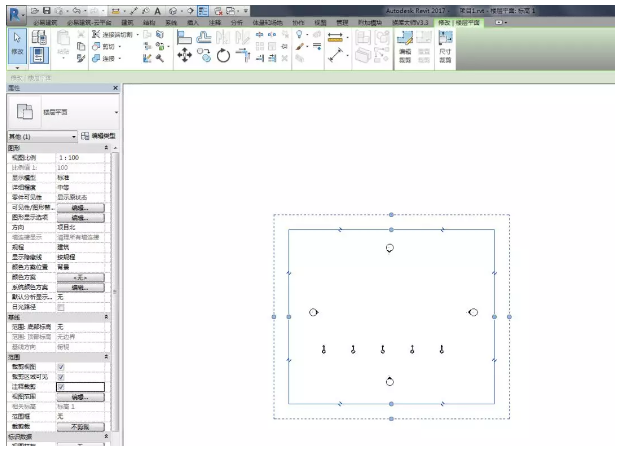

    7.视图裁剪

    正常状态下，视图中可正常显示所有物体，当选择裁剪视图之后，会出现边框，可控制边框中出现的视图范围，在边框之中的图元可以显示。当关闭裁剪区域可见之后，边框不可见，但裁剪视图依然对视图图元起作用。
