Revit技巧 | Revit怎么开洞？关于在Revit中如何在楼板上挖出非穿透的洞

    来源丨益埃毕教育

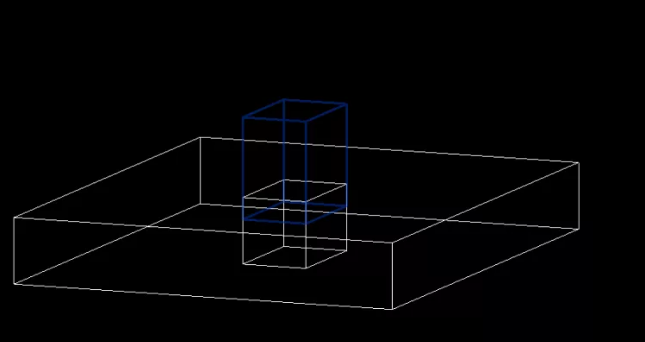

    在使用Revit软件过程中，软件有自带的洞口命令，但有一定的局限性。例如给楼板开洞，且并未穿透楼板，Revit自带的洞口命令都是穿透性的，“面洞口”、“竖井洞口”只要碰到楼板，就会形成穿透性的洞口，如图所示。那怎么解决这一问题呢？

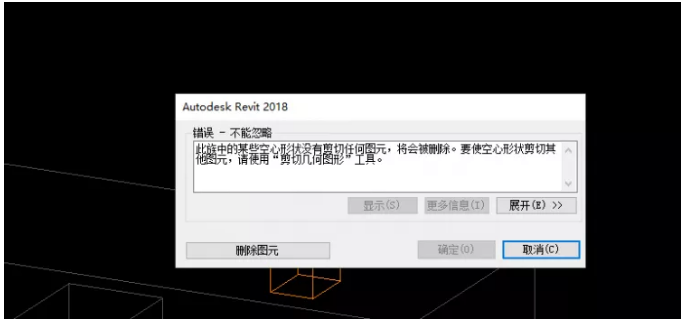

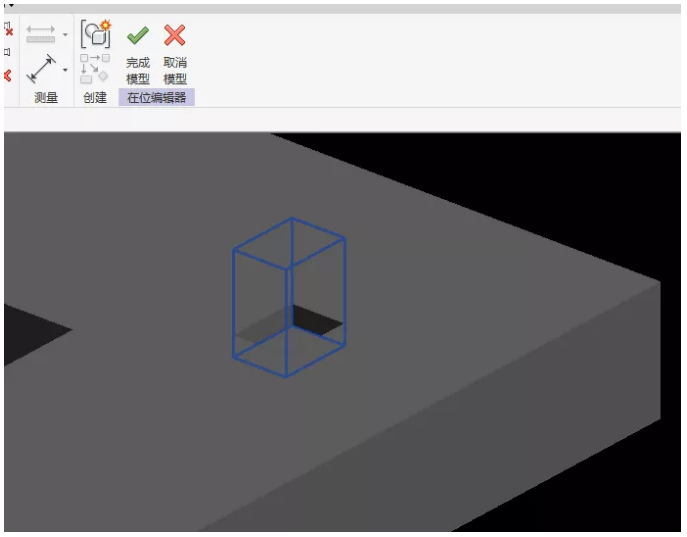

    01、使用内建创建空心与楼板相交，单独的空心是无法完成创建的，要在完成模型前与楼板进行剪切，如图所示。

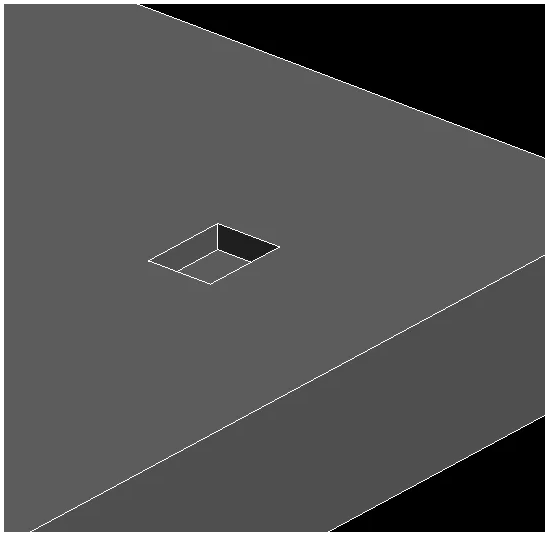

    02、完成模型，就可以挖出非穿透的洞了，如图所示。

    意义：在建模过程中，Revit软件中自带的命令，会有一定的局限性，那么可以通过构件和内建模型的相互搭配使用，合理运用内建模型，也可以起到相应的作用，并且可以自控，例如文中的楼板开洞。
