Revit技巧 | Revit如何调填充？Revit 技巧！预制模型间隙是如何被填充的？

    Revit提供了多个工具来填充风管系统、管道系统或电气保护层的预制模型中的间隙。根据情况，我们可以使用“修剪/延伸”、“快速连接”或“布线填充”等不同工具来填充这些间隙。

        使用修剪/延伸工具在两个直段之间填充间隙，例如，在将风管支管连接到干管或将管道系统连接到集配器时。

        使用“快速连接”工具在管件和另一直段之间无需添加管件的地方填充间隙。仅当选定管件后才可使用“快速连接”命令，而当选定直段时会禁用该命令。

        使用“布线填充”工具在两个打开的连接件之间添加零件，这种方式比逐个放置零件更快速、更高效。“布线填充”工具根据服务提供一个或多个解决方案。通过过滤所用管件可以减少解决方案数量。（路线必须位于一个平面上，需要两个平面或三个折弯的解决方案都不受支持。）

    我们可以使用任一自动填充工具（修剪/延伸、快速连接或布线和填充）来指定要排除部分零件。

    如果要在两直段之间填充间隙，需要使用“修剪/延伸”工具。

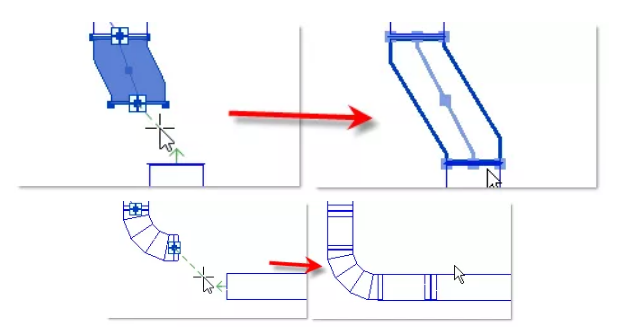

    如果要使用“快速连接”工具，需要执行以下步骤：

    1.选择带开放连接件的预制管件。

    2.单击鼠标右键，然后单击“快速连接”或从起始连接件拖动。

    3.单击另一预制件上打开的连接件，建立管线末端。快速连接对于拉伸偏移或楔形或拖动折弯非常实用。如果存在多个可用解决方案，Revit将提供选项以打开“布线填充”编辑器。

    如果要使用“布线填充”工具，需要执行以下步骤：

    1.选择预制构件及打开的连接件。如果选定构件中有多个打开的连接件，就必须选择要进行布设的连接件。

    2.单击“修改|预制构件”选项卡?“编辑”面板?（布线填充）。移动鼠标时，Revit会测量视图中位于同一平面上的打开的连接件，以确定是否可以建立连接。每个可用连接件上都会显示一个箭头。（路线必须位于一个平面上，需要两个平面或三个折弯的解决方案都不受支持。连接角度不能大于90度。）

    我们可以在“预制设置”对话框中更改可用连接件上箭头的颜色。

    3.单击打开的连接件，以建立管线末端。起点必须是预制构件上的连接件，但终点可以是常规Revit图元，如风管、管道或机械设备。

    4.单击“解决方案”面板上的“上一个”和“下一个”或绘图区域的和以查看可能的解决方案。首先显示所需零件数最少的解决方案。单击“下一个”时，所显示的解决方案需要更多零件来完成管路。我们也可以按下右箭头和左箭头键查看下一个和上一个解决方案。

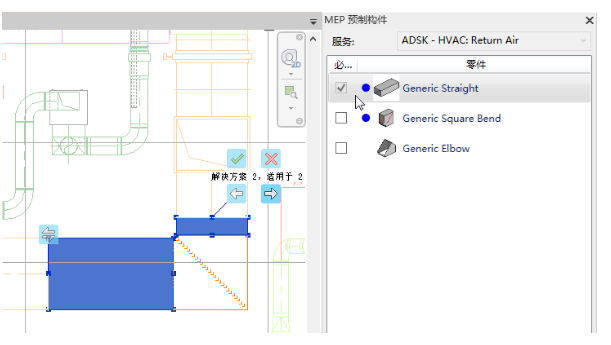

    “MEP预制构件”选项板显示可用解决方案中使用的所有构件。蓝点指示当前选定解决方案中使用的构件。将光标置于列表中的某个构件上时，该构件将在图形区域中亮显。在“MEP预制构件”选项板中，选择复选框以过滤可用管件列表和限制解决方案数量。

    5.（可选）大小、形状和方向的更改从路线起点开始发生。若要反转路线的起点和终点，请在绘图区域中单击（从另一端开始布线）。

    6.（可选）若要布线到T形三通或接头解决方案并选择中心线作为直段的第二个点，而不是打开的连接件，需要在“解决方案”面板中，单击（切入）。“切入”启用时智能捕捉会自动禁用。

    7.单击“解决方案”面板上的“完成”或绘图区域中的以接受解决方案并完成管路。也可以按Enter键结束命令。
