Revit技巧 | 如何测量Revit体量中的网格线距离？

在Revit体量中，当我们为面进行了UV网格后想要去测量网格的距离时发现对齐工具只能捕捉到面的边缘线，并不能捕捉到网格线，那么遇到这个问题时该怎么办呢?当然你可以到里面中，为网格添加参照平面，并与网格对齐，然后再测量他们的距离，但是这个方法太吃力了。那么，如何测量Revit体量中的网格线距离?接下来小编教大家该怎么解决这个问题。

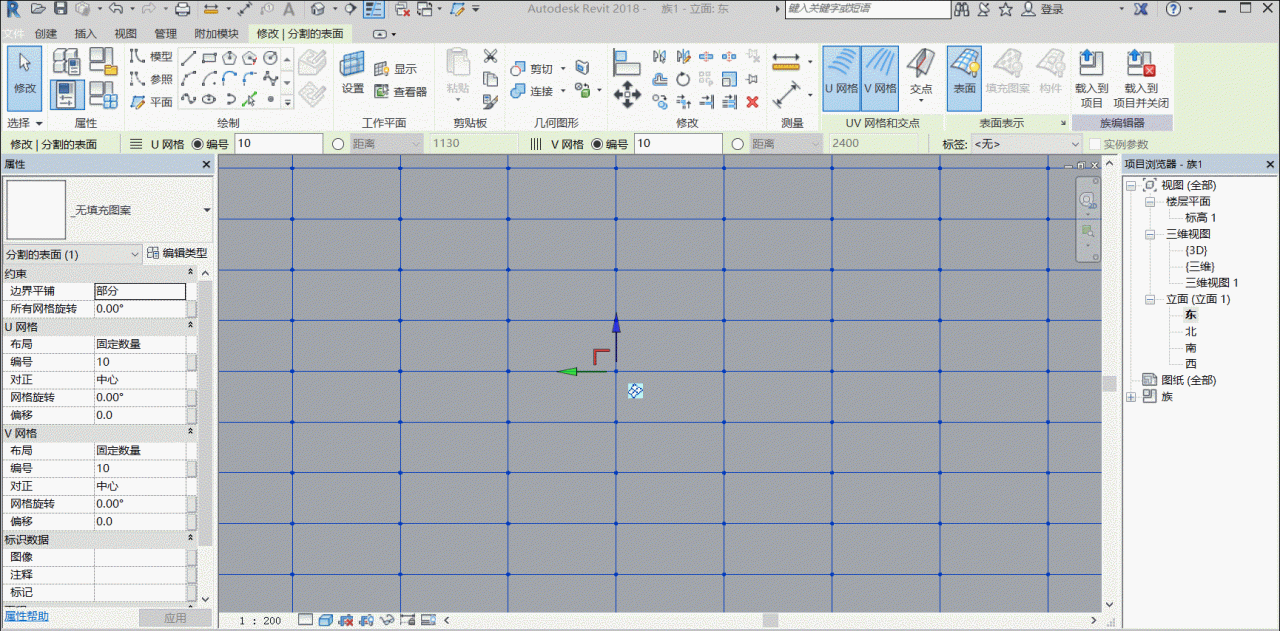

　　正如小编所说，对齐工具不能拾取到网格线

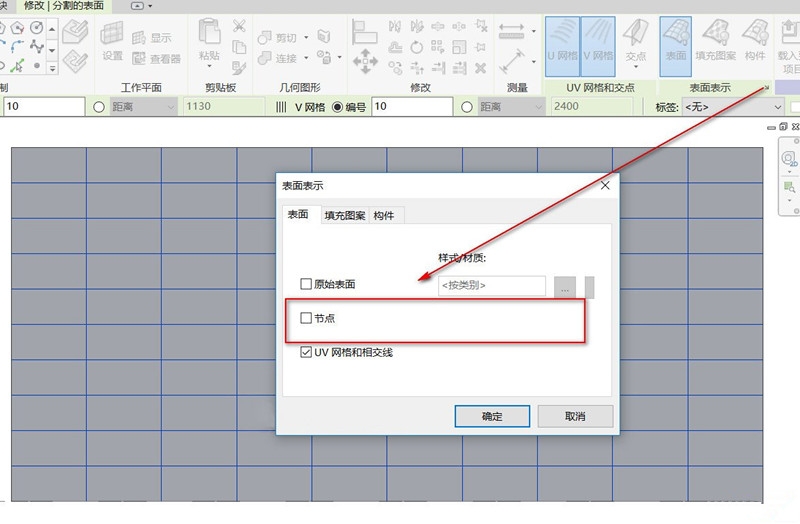

　　选择网格所在的面，在表面选项卡下有一个小三角形，打开来我们可以看到节点的选项

　　当我们勾选了节点后，网格的交点就会呈现出来并且可以选中，这时候我们直接对交点进行测量就可以啦
