Revit技巧 | revit怎么做古建筑？Revit在建模中对复古窗操作的方法

    众所周知实际工程建模的时候使用Revit对不是很规整的窗绘制是很麻烦的，那么今天我们就以复古窗为例进行操作讲解。希望帮助大家更有效的进行建模操作。

    首先我们可以使用Revit体量或者族进行创建，这里我们通过创建族来讲解。

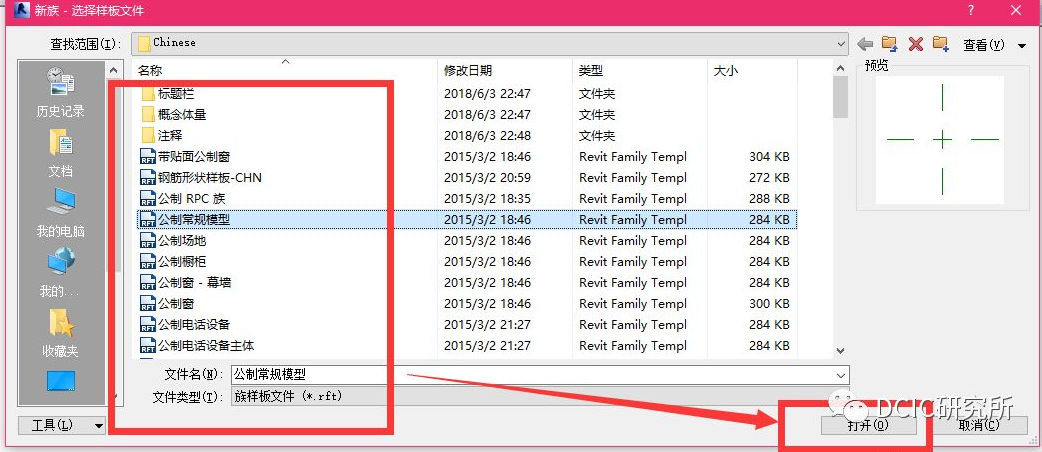

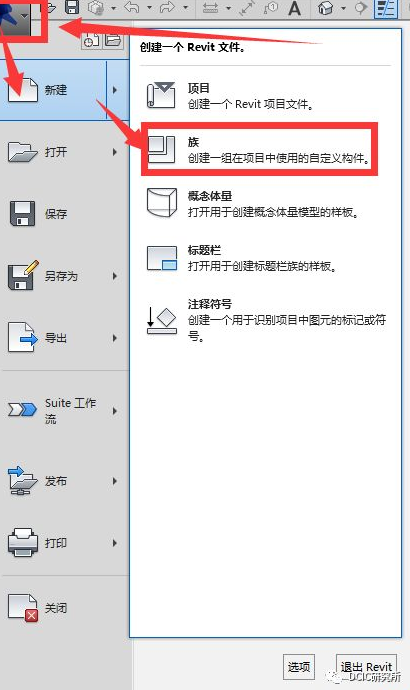

    1、首先先新建一个公制常规模型的族文件。

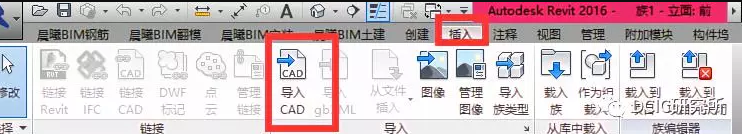

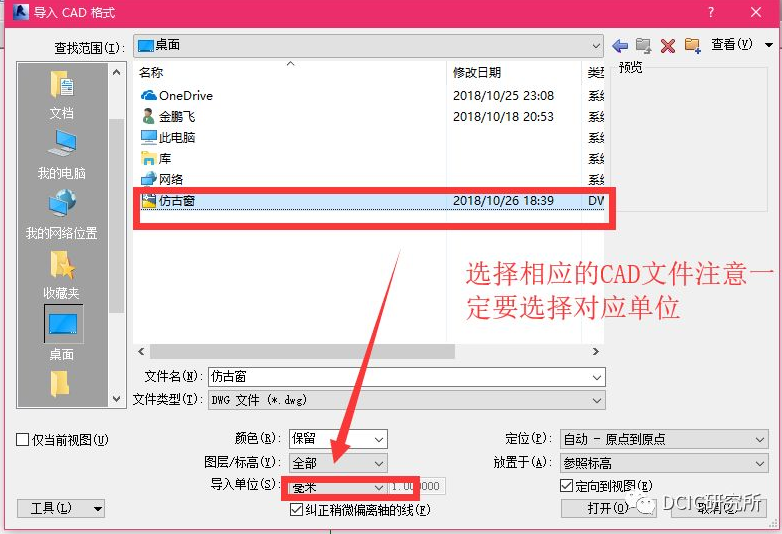

    2、将所需要画的构件对应的图纸导入在Revit中。（特别提醒：在导入图纸的时候单位要选择准确）。

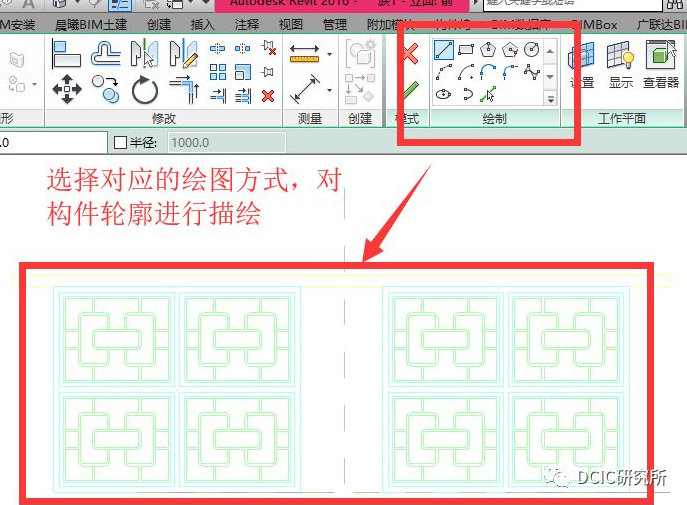

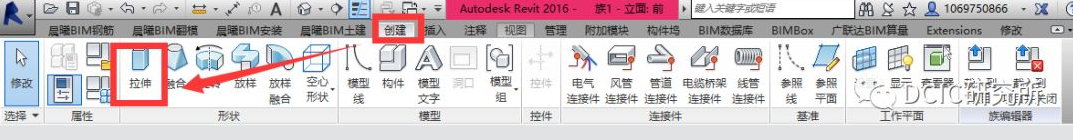

    3、我们在创建功能键下选择拉伸功能，然后根据导入图纸选择合适的绘制方式来绘制构件轮廓。

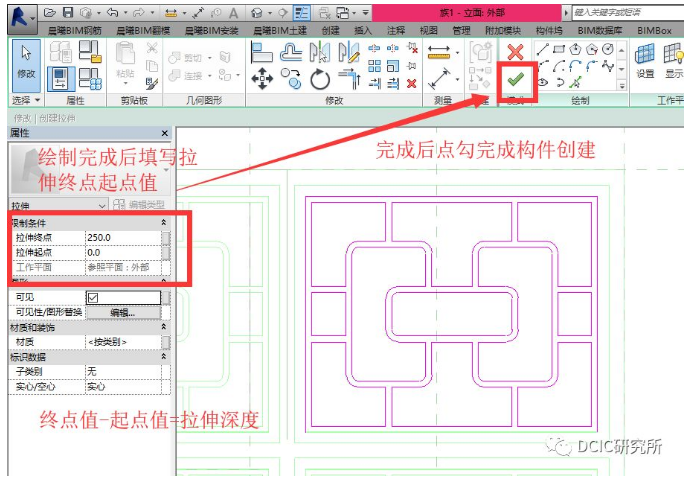

    4、轮廓绘制完整后填写合适的拉伸起点和终点值以及选择合适的材质，最后点击完成按钮就完成了对复古窗的创建。

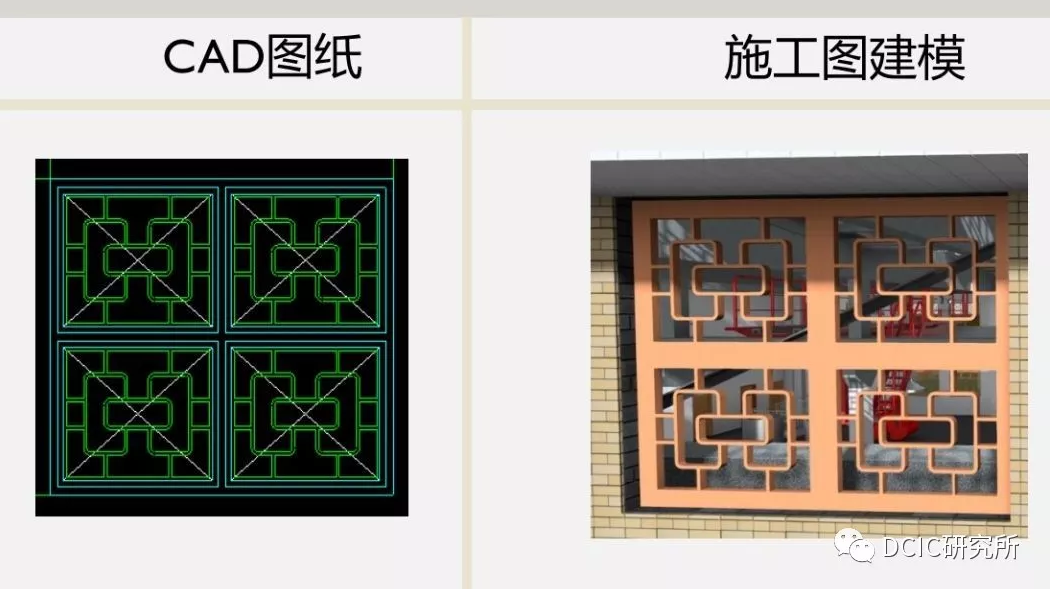

    5、下面就是根据CAD图纸完成的复古窗三维模型。
