Revit技巧 | revit风管绘制教程：关于在Revit中如何设置标准的矩形风管边长规格

    来源丨益埃毕教育

    风管是可以在现场加工制作的，因此风管设计尺寸比较灵活。但是为了便于标准化加工与安装，矩形风管有常用的边长规格尺寸。样板文件中默认的风管边长尺寸与用户常用尺寸不尽相同。用户希望在设计中仅仅使用标准尺寸，避免使用非标件。

    步骤一：

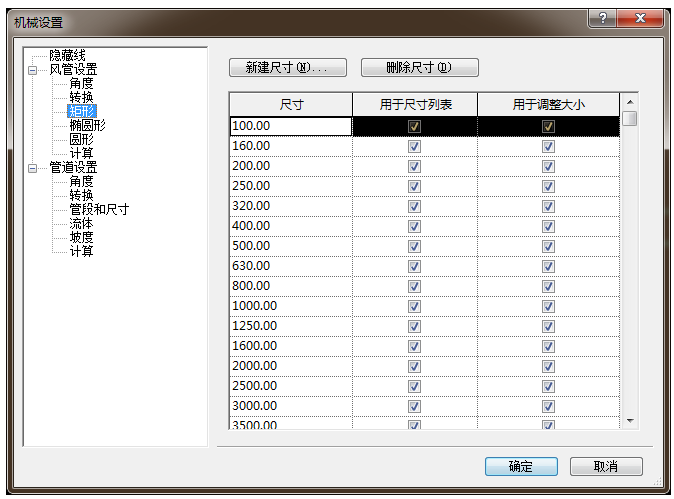

    打开“管理”,点击“MEP设置”中的“机械设置”。在界面中选择“风管设置”下的“矩形”，右侧会罗列出当前项目文件中可以使用的风管边长尺寸。见图1-1。

    图1-1

    步骤二:

    选择不需要的尺寸，点击“删除尺寸”。在弹出的“删除设置”对话框中，点击“是”。见图1-2。

    图1-2

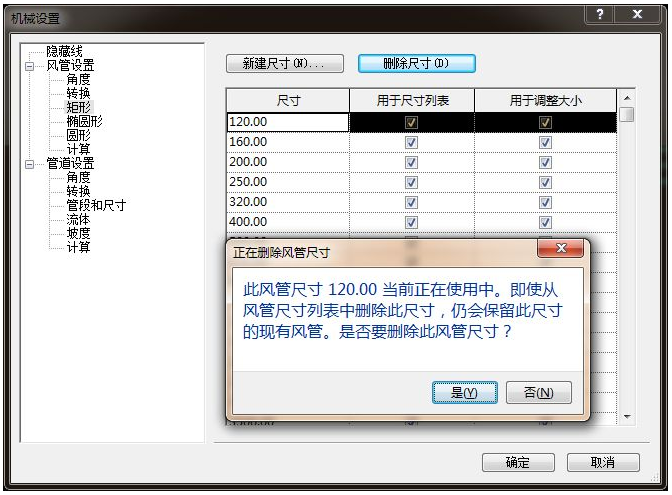

    如果需要删除的风管尺寸在当前的项目中已经被使用，软件会提醒“正在删除风管尺寸”对话框信息。用户仍然可以删除该尺寸，并且已经使用该尺寸的风管不受影响，直到用户主动修改该风管尺寸。

    步骤三：

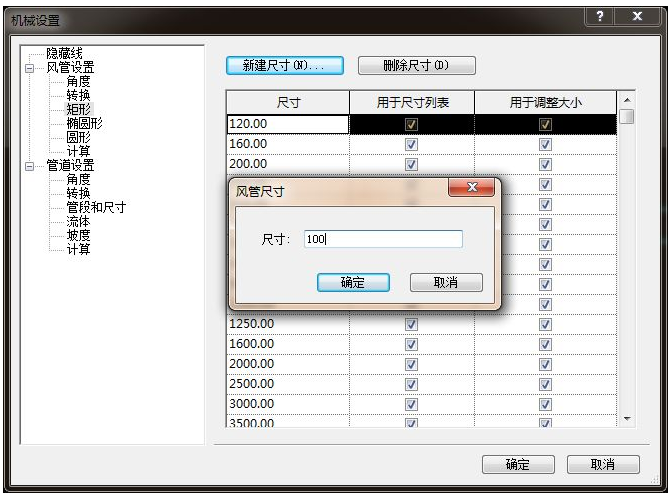

    除了删除不需要的尺寸外，还需创建列表中不存在的风管尺寸。点击“新建尺寸”，在“风管尺寸”对话框中输入风管边长，点击“确定”。如图1-3。

    图1-3

    步骤四：

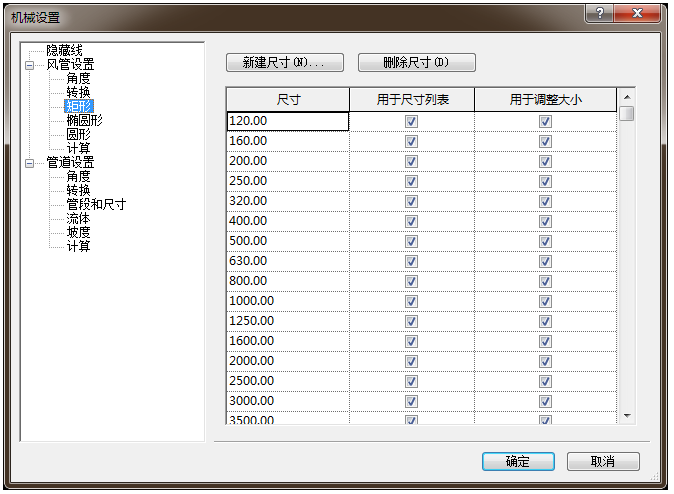

    重复步骤2与3，直到完成整个风管尺寸列表的编辑。这样用户就得到了常用的风管边长规格尺寸。见图1-4。

    图1-4

    -END-
