BIM模型碰撞检查

BIM模型碰撞检测问题是BIM应用的技术难点，碰撞检测也是BIM技术应用初期最易实现、最直观、最易产生价值的功能之一。利用软件将二维图纸转换成三维模型的过程，不但是个校正的过程，解决漏和缺的问题，实际上是模拟施工的过程，在图纸中隐藏的空间问题可以轻易的暴露出来，解决错和碰的问题。这样的一个精细化的设计过程，能够提高设计质量，减少设计人现场服务的时间。最近我们也正好要做碰撞检查，真的是发现不做不知道，一做吓一跳。把图纸问题提前暴露出来正是我们这些搞BIM的初心。

根据美国建筑行业研究院2007颁布美国国家BIM标准，建筑业无效工作(浪费)高达57%。BIM就是解决建筑业资源浪费，建立建筑业低碳经济时代的有效方法。美国斯坦福大学在总结BIM技术价值时发现，使用BIM技术可以消除40%的预算外变更，通过及早发现和解决冲突可降低10%合同价格。

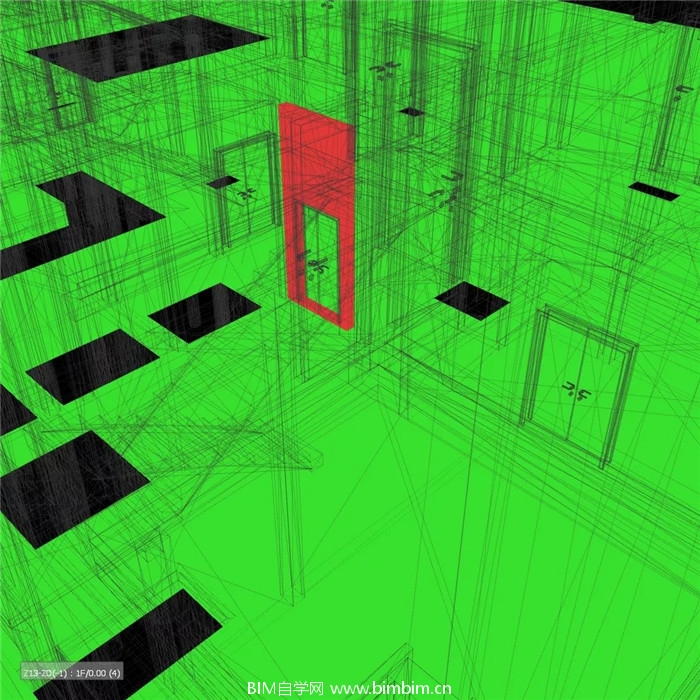

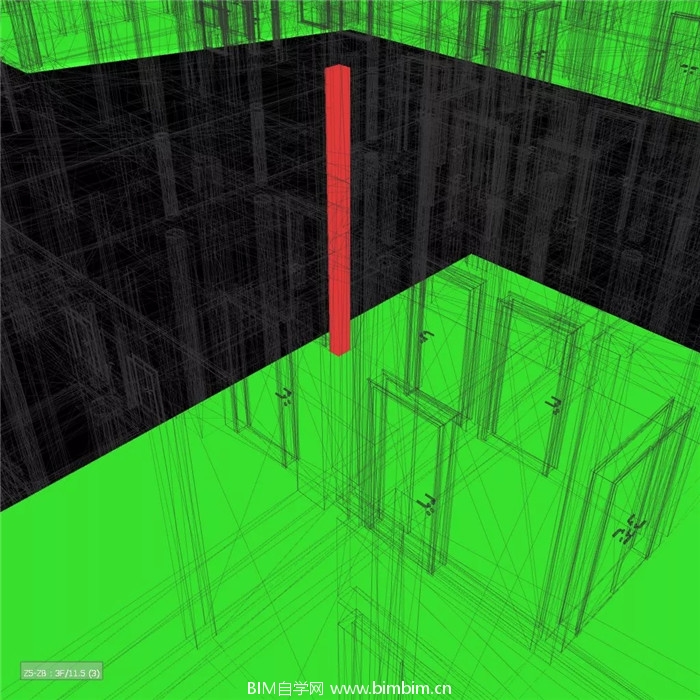

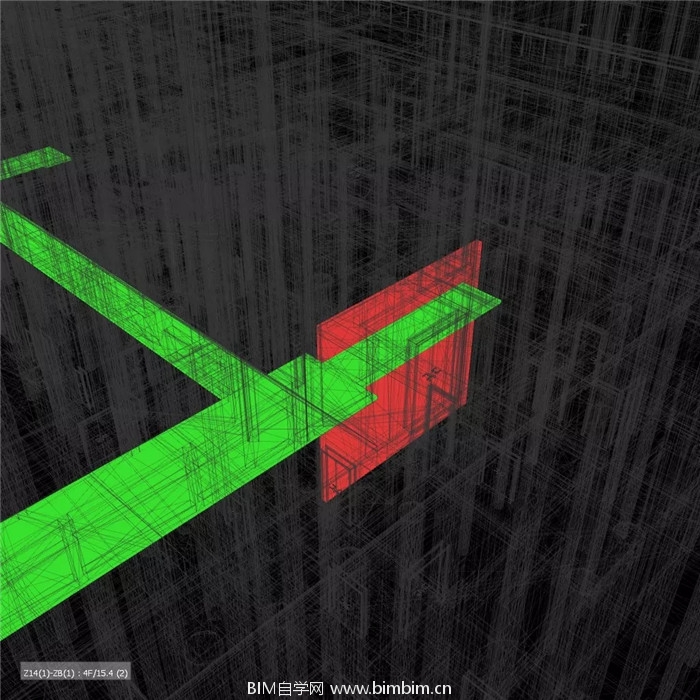

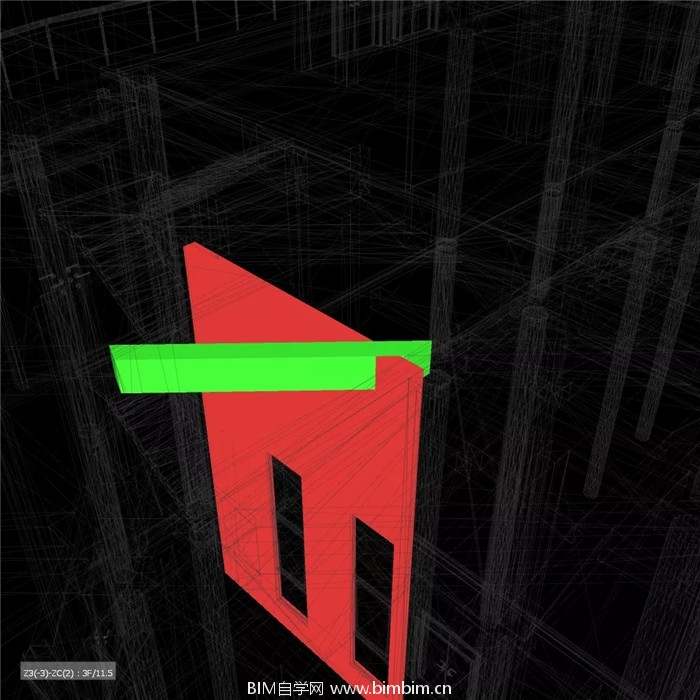

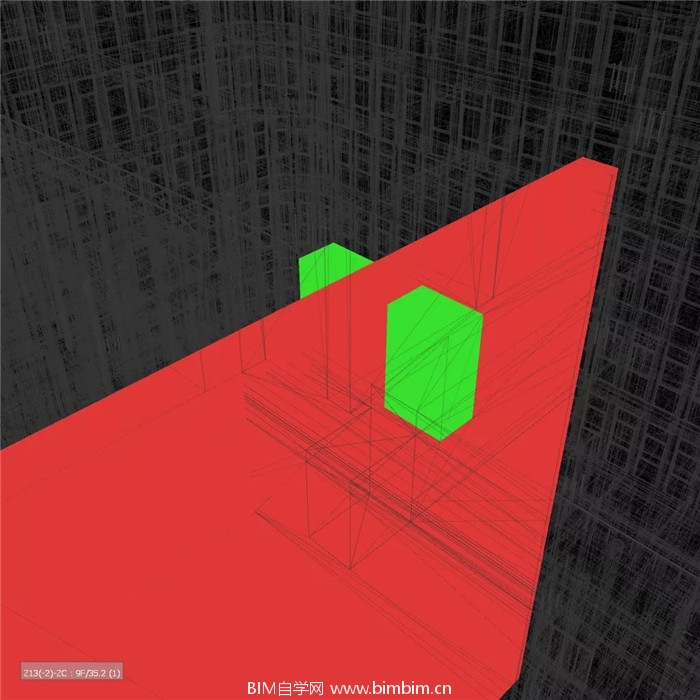

碰撞检查则是利用 BIM技术消除变更与返工的一项主要工作。工程中实体相交定义为碰撞，实体间的距离小于设定公差，影响施工或不能满足特定要求也定义为碰撞，为区别二者分别命名为硬碰撞和间隙碰撞。

硬碰撞：实体在空间上存在交集。这种碰撞类型在设计阶段极为常见，发生在结构梁、空调管道和给排水管道三者之间。

间隙碰撞：实体与实体在空间上并不存在交集，但两者之间的距离D比设定的公差T小时即被认定为碰撞。该类型碰撞检测主要出于安全、施工便利等方面的考虑，相同专业间有最小间距要求，不同专业之间也需设定的最小间距要求，还需检查管道设备是否遮挡墙上安装的插座、开关等。

碰撞检查流程主要工作分为以下五个阶段：

第一阶段：土建、安装各个专业模型提交;

第二阶段：模型审核并修改;模型审核并修改;

第三阶段：系统后台自动碰撞检查并输出结果，撰写并提供碰撞检查报告;

第四阶段：根据碰撞报告修改优化模型;

第五阶段： 重复以上工作，直到无碰撞为止。

对于大型复杂的工程项目，采用BIM技术进行碰撞检查有着明显的优势及意义。在此过程中可发现大量隐藏在设计中的问题，这些都是在传统的单专业校审过程中很难被发现。所以与传统2D管线综合对比，三维管线综合设计的优势具体体现在：

BIM模型将所有专业放在同一模型中，对专业协调的结果进行全面检验，专业之间的冲突、高度方向上的碰撞是考量的重点。模型均按真实尺度建模，传统表达予以省略的部分(如管道保温层等)均得以展现，从而将一些看上去没问题，而实际上却存在的深层次问题暴露出来。

土建及设备全专业建模并协调优化，全方位的三维模型可在任意位置剖切大样及轴测图大样，观察并调整该处管线的标高关系。BIM软件可全面检测管线之间、管线与土建之间的所有碰撞问题，并反提给各专业设计人员进行调整，理论上可消除所有管线碰撞问题。
