族下载
提取码：jx8x
简介：闸阀（gate valve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

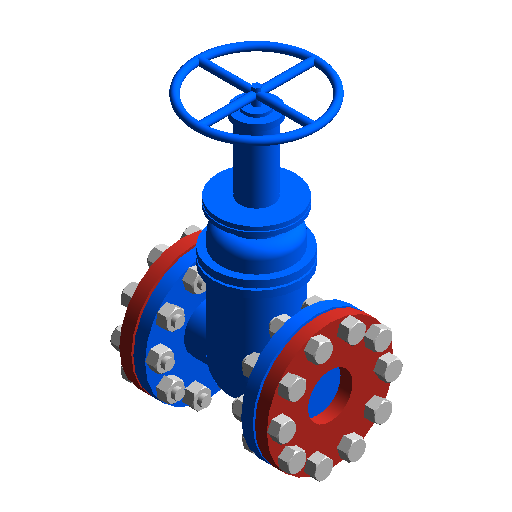

族截图
族参数
产品参数
标识数据
| 注释记号 | |
| 说明 | |
| 部件代码 | |
| 类型注释 | |
| 型号 | |
| URL | |
| 成本 | |
| 类型图像 | |
| 制造商 |
其他
| 螺栓个数 | 10 |
| 半径 8 | 105.3mm |
| 半径 5 | 97.5mm |
| 高度 4 | 478.82mm |
| 半径 3 | 116.6mm |
| 高度 3 | 269mm |
| 高度 5 | 26.9mm |
| 法兰厚度 | 26mm |
| 厚度 2 | 16.14mm |
| 半径 7 | 82.5mm |
| 厚度 3 | 21.52mm |
| 密封面厚度 | 3mm |
| 法兰直径 | 285mm |
| 半径 6 | 37.5mm |
| 高度 2 | 16.14mm |
| 高度 6 | 80.8290376865478mm |
| 法兰查找表 | CHS_Flange Raised Face - Integral - GI - PN 10 |
| 法兰半径 | 142.5mm |
| 半径 1 | 8.4mm |
| 密封面直径 | 211mm |
| 厚度 1 | 10.76mm |
| 半径 2 | 56mm |
| 密封面半径 | 105.5mm |
| 高度 1 | 538mm |
| 半径 4 | 117mm |
机械
| K 系数 | |
| 损失方法 | 1 |
| 使用温度 | <=200°C |
| K 系数表 | 法兰式闸阀 |
| 工作压力 | 1MPa |
| 适用介质 | 水,蒸汽,油 |
尺寸标注
| 打开高度 | 538mm |
| 阀门长度 | 280mm |
| 螺栓边长 | 15mm |
| 公称直径 | 150mm |
| 打开 | 1 |
| 手轮直径 | 250mm |
| 螺杆长 | 26mm |
| 关闭高度 | 568mm |
| 公称半径 | 75mm |
材质和装饰
| 阀门手轮材质 | |
| 阀体材质 |
图形
| 使用注释比例 |
