最佳实做法：墙形状或洞口

在定义墙的形状时，请遵循这些最佳做法以成功建模。

• 如果在平面视图中的非水平或非垂直的墙上定义墙的形状，则应该在进入立面草图模式前先绘制一个与墙平行的剖面。 当进入草图模式时，将出现一个“转到视图”对话框。 Revit 建议将剖面视图作为编辑草图的最佳视图。 单击“打开视图”来打开那个视图。
• 不能编辑弧形墙的立面轮廓。
• 编辑附着到另一图元的墙的立面轮廓时，墙会暂时恢复为其原始形状和高度。例如，如果编辑一面附着到屋顶的墙的轮廓，此墙会采用其附着到屋顶前的无连接高度。正因如此，您可能会发现此墙并未位于正确的高度上，以至无法完成立面轮廓的编辑。 要修改高度，请在草图模式下，修改“属性”选项板上“无连接高度”参数的值。

  当编辑立面轮廓时，要切记，当完成草图后，墙的顶部或底部仅附着在水平线与草图中的参照平面重合的位置。

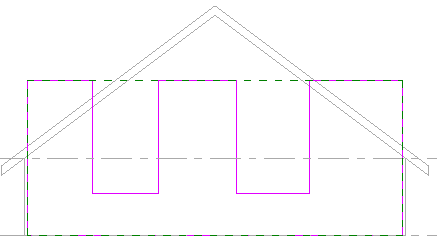

  绘制模式下的已编辑轮廓示例（注意与参照平面重合的顶部绘制线）

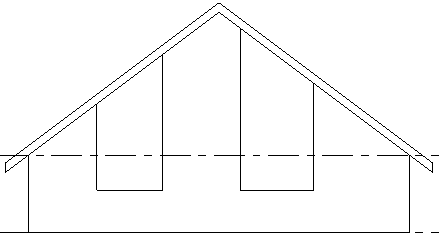

  附着到屋顶的最终的墙（草图中不重合的水平线没有附着）
