编辑墙轮廓

在大多数情况下，当您放置直墙时，墙的轮廓为矩形（在垂直于其长度的立面中查看时）。如果您的设计要求其他的轮廓形状，或要求墙中有洞口，可在剖面视图或立面视图中编辑墙的立面轮廓。

带有非矩形的墙和剪切的洞口的设计

编辑墙的轮廓

1. 在绘制区域，选择墙，然后单击“修改 | 墙”选项卡 “模式”面板 “编辑轮廓”。
2. 如果活动视图为平面视图，则将显示“转到视图”对话框，提示您选择相应的立面视图或剖面视图。
   当相应的视图打开时，墙的轮廓会以洋红色模型线显示。


3. 使用“修改”和“绘制”面板上的工具根据需要编辑轮廓。
   • 删除线，然后绘制完全不同的形状。
   • 拆分现有线并添加弧。
   • 绘制洞口。
   提示： 进入草图模式后，在移动和编辑矩形时，将显示基准面以指示这面墙原始的形状和尺寸。如果所绘制的线捕捉到基准面，则线的端点将会自动与平面对齐，除非已将它们的锁定明确取消。 如果取消了对绘制线的锁定，则可以独立于基准面来修改它们。如果退出了草图模式，且绘制线依然对齐，当移动基准操纵柄时，绘制线也会同时移动。
4. 完成后，单击 （完成编辑模式）。

注： 如果要将已编辑的墙恢复到其原始形状，请选择该墙，然后单击“修改 | 墙”选项卡 “模式”面板 （重设轮廓）。

创建中部-端面

编辑跨多个标高的墙的立面轮廓并创建槽（如下所示）时，新的垂直边表示侧柱（其在 Revit 中称为中部-端面）。其他墙可以形成与中部-端面的转角连接。

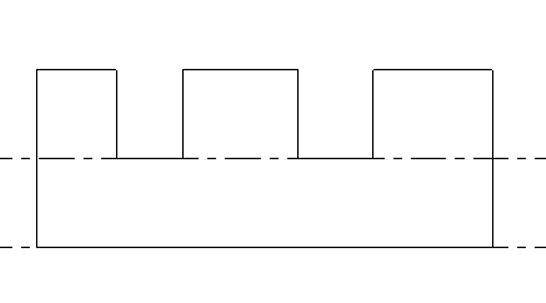

为创建槽而进行了编辑的墙立面轮廓

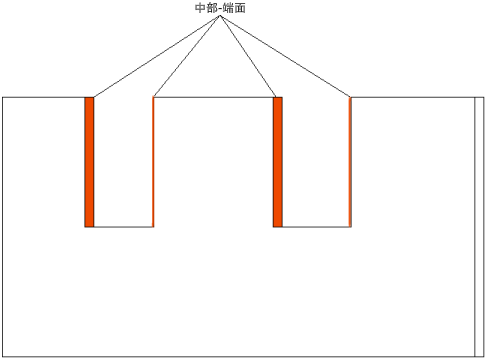

三维视图中已编辑的墙

您还可以使用“墙洞口”工具来创建中部-端面。
