所属分类：BIM项目实例 最后更新：2018年09月16日
BIM项目案例下载
北京地铁暗挖两线换乘车站的BIM应用：
解压密码：
此处为隐藏的内容！
发表评论并刷新，才能查看
案例简介
工程概况
- 北京地铁19号线一期全线10座车站，8座换乘站，北太平庄站为第9座车站，与12号线换乘。
- 周边规划为居住区、商业区，车站主导客流为居住、商业客流，建筑分级分类为C类乙级。
- M19车站形式为地下三层暗挖岛式站台车站，M12车站形式为地下两层暗挖岛式站台车站。
- 总建筑面积40934.5m2。
重难点分析

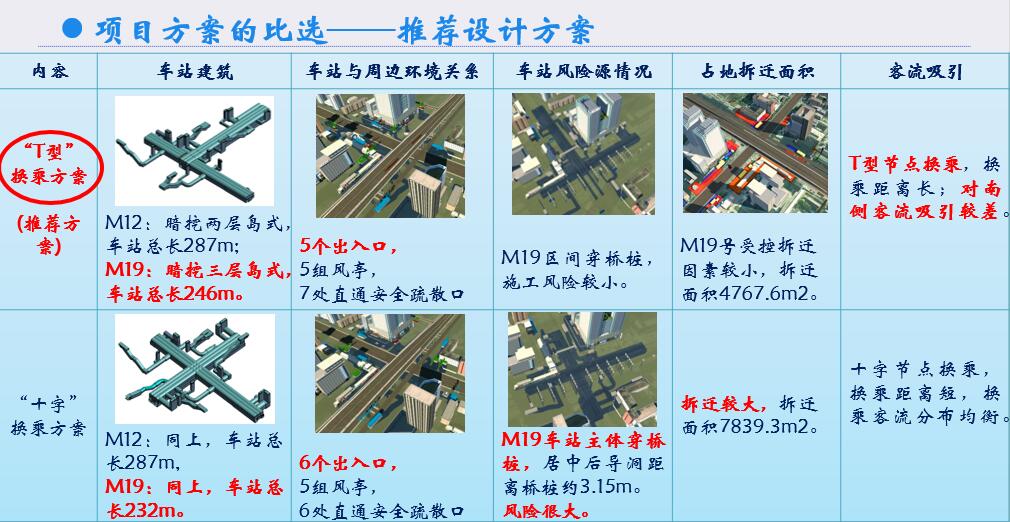

- 北太平庄站为T形换乘站，换乘节点PBA工法施工困难。
- 车站上方管线密集，上水、热力、电力、燃气、污水、雨水等管线,影响车站埋深及附属设置。
- 车站主体结构、附属结构多次临近、侧穿北太平桥（京藏高速匝道桥），且与桥桩距离较近，风险较高。
- 站址环境内建构筑物较多，多处结构临近既有建构筑物。
应用BIM的优势
- 使用BIM模型能真实展现站位、车站出入口、风井与周边环境的的可视化。
- 传统制图容易导致车站与市政管线、周边建筑及风险源出现冲突，BIM模型能全方位展示所有关系，避免出现重大方案问题。
- 相比传统制图，通过建立BIM模型模拟客流，制定最佳项目方案，提出优化措施。
- 利用BIM模型展现车站复杂断面、接口，如主体暗挖断面、明暗挖结合等。
- 精细展现站内空间分布，精确生成混凝土、砌体、土方等明细表，进行工程量统计，完全规避误差。
