建筑工程勘察是确保工程质量和安全的基础工作，涉及对地质、地形、水文等多种因素的综合考量。传统的勘察方法往往依赖于人工收集和处理大量数据，这一过程不仅耗时耗力，而且容易受到人为因素的影响，导致数据的不准确或遗漏。近年来随着BIM技术的兴起，其在建筑工程勘察领域的潜在价值逐渐被认识和挖掘。BIM技术的核心在于创建一个多维的信息模型，该模型不仅包含建筑物的物理和几何特性，还能整合时间、成本和项目管理信息。在勘察阶段，BIM能够实现对地质数据的精确模拟，与地形、环境等数据的无缝集成，以及与设计模型的动态交互，从而为工程师提供一个全面、直观和可操作的工作平台。本文首先对BIM技术进行概述，然后分析了BIM技术在建筑工程勘察中的作用，最后提出了基于BIM技术的建筑工程勘察信息集成方法。

随着信息技术的迅速进步，BIM技术在当代建筑设计与施工管理中扮演着关键角色。BIM技术通过构建并维护一个涵盖建筑项目所有物理和功能属性的数字模型，为从初步设计到施工，再到运营维护的整个项目周期提供全面支持。在建筑项目的前期勘查阶段，这是一个保证工程质量和安全性的关键步骤，准确、高效的信息获取和应用至关重要，直接影响着整个建设项目能否成功。然而传统的勘查过程中存在着一些难题，如数据难以共享、信息传递不畅、精度问题等，这些问题降低了勘查工作的质量和效率，也对后续的设计和施工阶段产生负面影响。探索如何借助BIM技术改进建筑工程的勘查流程，以实现信息的高效整合和应用，不仅在理论上具有重要价值，而且在实践中也具有深远的意义。

1 BIM技术概述

BIM，即建筑信息模型，是以3D模型为基础的建筑设计、施工及运维流程。借助创建和共享知识资源，构建出一个可靠的全生命周期信息模型。此技术的核心是构建一个包含所有关键建筑信息的数字模型，这些信息涵盖几何结构、空间配置、地理位置、物料特性等。BIM的特点主要包括：1.三维可视化：通过构建三维模型，BIM技术让设计师、建筑师和业主能更清晰地洞察建筑的设计与施工状态。2.协同作业：鼓励跨专业合作，各领域的设计师可在同一模型上共同设计，减少信息冗余和疏漏。3.模拟分析：BIM可用于执行各种模拟分析，如能效评估、结构评估、光照分析等，辅助设计师改进设计。4.信息管理：BIM高效管理建筑的所有信息，从设计到施工，再到运营，全方位支持建筑的整个生命周期。BIM技术涵盖的领域十分广阔，涉及建筑设计、施工管理、设施维护、城市规划及景观设计等多个方面。在设计阶段，BIM技术可辅助设计师完成初步设计、深化设计和施工图制作；进入施工环节，能支持施工单位进行施工规划、仿真预演和施工管理等任务；在运营维护时期，业主则可利用BIM技术进行高效设施管理、能源管理和安全监管。

2 BIM技术在建筑工程勘察中的作用

2.1提高勘察精度

BIM技术的核心特征在于可以构建细致入微且准确无误的建筑信息模型。这些模型全面地描绘了建筑的物理架构，同时蕴含了如材料特性、空间配置和环境影响等相关数据^[1]。借助三维建模，工程师能在数字化空间中预演建筑的构造和外形，从而在实际施工前识别难题和冲突。通过这种高级别的模拟，工程师能更精确地估计建筑的稳定性和安全性，减少因前期调查不足而引发的各类工程问题，比如地基沉降、结构裂痕等，进而保证工程质量和投资回报。

2.2提高效率

传统工程勘察常常倚重手工测量和绘图，这类方法费时且存在误差隐患。然而，BIM技术的引入颠覆了这一局面。能自动化以往的手动勘察任务，例如自动测量和绘制图纸，减少人力操作的时间消耗，也避免发生错误。更值得一提的是，BIM模型可实时更新和调整，使得工程师能随时获取最新的勘察信息，无须忍受传统方式繁琐的更新延迟。这种即时的数据获取和修改功能进一步提升了工作效率，缩减了项目周期，也减轻了成本压力。

2.3提升协同性

在大规模的工程项目中，团队合作的重要性不言而喻。借助BIM技术，多个用户能同时进行线上操作，促进了团队成员间的即时协作。无论是设计师、工程师，还是施工人员，都能共同在一个BIM模型上作业，共享数据和资源，并能即时交流和解决遇到的问题。这种协作方式有效地消除了传统工作流程中的信息壁垒，显著提高了项目协作效率。此外，BIM还能整合CAD（计算机辅助设计）、GIS（地理信息系统）等多种专业软件，使工程师能在同一平台上完成所有勘察任务，进一步增强了工作的协同性，优化了整体项目管理的效率。

2.4增强可视化

BIM技术的显著优势在于其提供强大的三维视觉表现能力。这一功能将建筑物错综复杂的结构以立体方式呈现，使工程师能更清晰地把握建筑的构造和形态。相较于二维图纸，三维展示更易理解，有助于工程师迅速准确地把握设计细节，评估空间配置，并及时发现冲突和问题^[2]。不仅如此，BIM的可视化特性还涵盖了动态模拟和虚拟漫游，使工程师能从各个角度和不同详细程度对建筑进行深入检查。这种交互式的探索方式能帮助工程师更透彻地解读分析结果，同时也有利于提升与客户及各利益方沟通的效率和信服力。

2.5促进创新

BIM技术引入了一种创新的工作模式，激励工程师突破常规思维，开展创新性思考。借助BIM，工程师能够方便地探索多种设计方案，凭借模型的参数化特点，迅速调整各个元素，对比不同方案的优缺点，以确定最佳策略。这一迭代设计流程不仅提升了设计阶段的效率，还促进了更具经济效益和可持续性的建筑设计。此外，BIM还能协助工程师识别潜在问题并在初期阶段进行预防和解决。通过深度剖析建筑模型，工程师能预估结构性能，考虑材料选择的影响，并仿真建筑在各种环境和使用条件下的行为。这样的预先分析消除了工程隐患，降低了整改和维修费用，同时增强了建筑的安全性和可信度。

3 BIM技术的建筑工程勘察设计信息集成与应用研究

3.1数据收集与整理

全面搜集和组织现场的详尽资讯，这涵盖了建立建筑物的三维再现、地形特征的数据以及相关建筑的基本信息。为了确保信息的精确性，专业团队通常运用尖端工具进行现场勘查和测绘工作。无人机技术在此扮演关键角色，装有高清相机和感应器的无人机能够越过建筑工地，多角度拍摄图像和视频^[3]。这些视觉资料经由摄影测量的手段能被转化为准确的三维模型。激光扫描仪也是不可或缺的工具，通过发射激光并分析返回的时间来构造物体表面的点云，进而形成高度精确的三维几何结构。在获取地形数据方面，这些数据包括地面的高度、倾斜度和朝向等关键元素，对后续设计与施工阶段具有决定性影响。工程师借助全球定位系统（GPS）和地理信息系统（GIS）等先进技术，得以精准地测定和记录地形特征。除了现场数据外，还必须获取关于建筑的基本信息，这些信息通常涵盖设计蓝图、施工日志以及过往维修记录。设计图能够反映出建筑物的初始设计理念和构造详情，而施工日志则记载了施工过程中的一切变动和修正。这些资料对于理解当前建筑状态及预见潜在问题具有决定性作用。所收集的数据通常既丰富又复杂，需要专业的方法进行整理和处理，以便后续分析。这涉及数据的清理、分类、标记和存储。如需要精简三维模型以减轻计算负担；地形数据需转换格式以确保与其他软件的兼容性；至于基础资料，应按标准化方式进行归档，以利于快速查找。

3.2建立BIM模型

BIM在当今的建筑规划、设计、施工及维护管理中扮演着至关重要的角色。这个过程涉及整个建筑的数字描述，涵盖其物理和功能特性，以此为各项目阶段提供一个共享的信息平台。首先，挑选BIM软件是关键，应根据项目具体需求来选择，如Autodesk Revit、Graphisoft Archi CAD或Micro Station等市场主流软件，先进工具与功能可协助用户有效地构建和管理三维模型^[4]。利用选定的软件开始构建模型，需精细描绘建筑的各个构成部分，包括结构元素如墙、地板、屋顶、柱和梁，以及非结构元素如门窗、家具和装饰物。此外，还需在模型中录入材料和设备的详细信息，比如材料的物理特性（强度、重量、热导率等）、成本、供应商资料，以及设备的技术规格和维护需求。这些详细信息对于成本预估、能效评估和后期维护管理具有重大意义。

三维GIS的核心要素是模型数据，这些模型主要由众多顶点和三角网构建。以大兴理想家项目的一层全专业BIM模型（约700平方米）为例，根据表1的统计数据，该模型导出的顶点竟超过200万个，其中机电模型占据了惊人的97.5%。这明确表明，加载如此海量的机电专业BIM几何数据对GIS平台的运行流畅性构成了主要挑战。进一步分析，管件和管道作为机电模型的关键部分，顶点总数占比高达79.76%。相反，尽管机械设备模型的构件数目不多，但由于BIM模型对几何结构的精细描绘，单个构件的平均顶点数较高，这也意味着有潜在的优化余地。对于GIS与BIM模型集成时的加载优化问题，需从业务和技术两个层面同步思考解决策略。

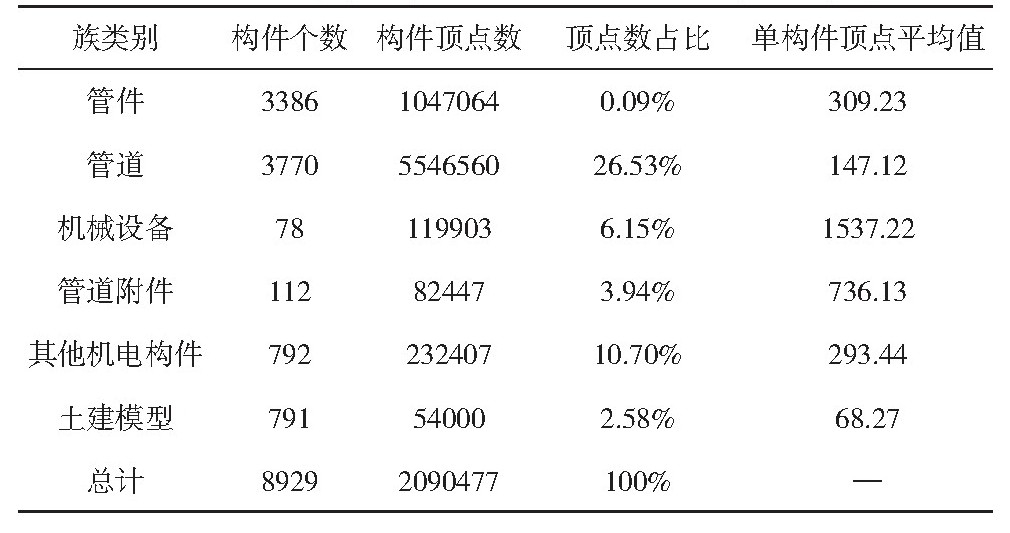

表1 大兴理想家项目住宅全专业BIM模型顶点数统计表

3.3数据集成与分析

整合建筑工程的地质勘察数据到BIM中能显著提高设计、建设和管理的效率。1.地质信息的融合运用：地质数据，包含土壤性质、承重能力及地下水位等，对保障建筑结构的安全性起着决定性作用。通过与BIM模型中的相关元素对接，设计者和工程师能在设计初期就对地基和结构体系进行精准调整，以适应地质条件，从而防止结构隐患。2.环境数据的整合：如温度、湿度和光照等环境监控数据，对评估建筑的能源效率和室内环境质量起到关键作用。将这些数据融入BIM模型，设计师可以进行能量效率分析，改进建筑外观设计，选择恰当的材料和技术，以降低能耗并提升居住的舒适度。3.施工管理和预算估算：BIM模型也可应用于施工进度模拟和成本估算。通过连接施工计划与BIM模型，可预演施工过程，识别潜在的冲突和问题，预防时间延误和费用超出预算。此外，BIM模型内详尽的构件信息也有利于准确计算物料和人力成本，助力成本的有效管理。

3.4可视化展示与沟通

采用BIM技术的建筑项目勘察信息整合方法能以可视化方式呈现建筑。借助VR和AR技术与BIM模型的融合，设计者、工程师及业主能更直观地洞察建筑的实际状态^[5]。BIM模型也支持多方位协作，提升沟通效果，避免误解和错误的发生。在建筑业，可视化是理解设计和施工过程的关键。相较于难以诠释复杂建筑结构的二维图纸，BIM技术通过三维模型鲜明地展现了建筑的各个方面和细节。结合VR和AR，参与者能置身于逼真的建筑环境，从各种视角和层面探索建筑，深化对设计概念和施工规范的理解。这种方式不仅提升了沟通效率，减少了误会和错误，还促进了工作的有效协调，有力保障了建筑的质量和安全性。

3.5信息共享与管理

采用BIM技术的建筑信息集成策略在建筑工程领域中扮演着关键角色，确保了建筑信息的高效共享与管理。借助云端服务器储存BIM模型，各个部门和专业团队能实现数据的即时共享与协作^[6]。这一方法还有助于通过BIM模型进行设施管理和保养，从而提升建筑的使用年限和价值。相较于传统的纸质资料，BIM技术能将所有建筑信息整合到单一模型，便于集中管理和跨部门协作。通过云平台，工作人员可随时查阅和更新信息，促进工作的流畅合作。BIM模型详尽包含了建筑的结构、电气、管道等全部细节，定期维护和更新此模型能及时识别并处理建筑问题，延长其使用寿命，BIM模型也为建筑的维护决策和规划提供了有力的数据支持。

4结语

综上所述，BIM技术在建筑项目的调查信息整合与应用中显示出强大的潜力和优越性。通过增强数据集成性和交互性，不仅优化了调查工作的效率和精确度，还为设计、建造及维护阶段提供了坚实的数据基础。尽管如此，要完全释放BIM技术的潜力，还需要克服技术支援、标准化制定、人才培育等多方面的难题。随着技术的进步和更深层次的应用，BIM技术预计将在建筑调查领域扮演更为关键的角色，引领建筑行业向着更高效率、更高精度和更可持续的方向演进。
